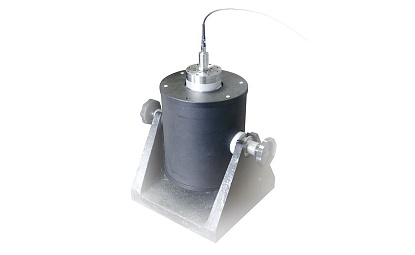

Вибростенды ВСВ-133 предназначены для
калибровки и поверки вибродатчиков и
виброметров. Управление осуществляется с помощью
анализатора спектра ZET017 в автоматическом
режиме.
Основным отличием виброустановки является низкая
стоимость по сравнению с зарубежными аналогами
при идентичных метрологических характеристиках.
Магниты из редкоземельных металлов обеспечивают
повышенную грузоподъемность или большие уровни
вибрации при ограниченной мощности усилителя.
Для ВСВ-133 предусмотрено применение двух
рабочих положений вибратора в чугунном
основании:
- вертикальное;
- горизонтальное.
Грузоподъемность виброустановки в рабочем
диапазоне частот:
для вертикального положения – 1,0 кг; для
горизонтального – 2,5 кг.
По заказу возможна установка усиленных пружин
для получения на фиксированных частотах
грузоподъемности:
- в вертикальном положении – 2,0
кг;
- в горизонтальном – 3,5 кг.
Для этого виброустановка должна быть установлена
на бетонный фундамент объемом 1 м3.
Виброустановка ВСВ-133 прошла Государственные
испытания.
Дополнительная погрешность измерения параметров
вибрации (на базовых частотах 45 и 80 Гц) при
изменении питающего напряжения в пределах ± 10 %
относительно номинального значения не более ±
0,5 %.
Дополнительная погрешность измерения параметров
вибрации (на базовых частотах 45 и 80 Гц) при
изменении температуры окружающей среды в
пределах рабочего диапазона температур от
значения при номинальной температуре (+20°С) не
более ± 0,5 %
Значения коэффициента нелинейных искажений (Кни)
и относительного коэффициента поперечных
составляющих колебаний (Кп) превышают значения
по п.п. 6, 7 (раздел 2) на участках частотного
диапазона общей протяженностью не более 20 % от
верхнего предела рабочего частотного диапазона.
Электрическое сопротивление изоляции между
корпусом и изолированными по постоянному току
электрическими цепями усилителя мощности в
нормальных условиях применения не менее 20 МОм
Электрическая изоляция между корпусом и
изолированными от корпуса по постоянному току
электрическими цепями усилителя мощности, доступ
к которым возможен без вскрытия виброустановки,
выдерживает в нормальных условиях применения в
течение 1 мин. действие испытательного
напряжения 1,5 кВ с частотой 50 ± 1 Гц.
Виброустановка – изделие восстанавливаемое,
ремонтируемое. Среднее время восстановления
работоспособности не более 6 часов.
Установленная безотказная наработка не менее
1000 час при доверительной вероятности 0,95.
Полный средний срок службы не менее 10 лет.

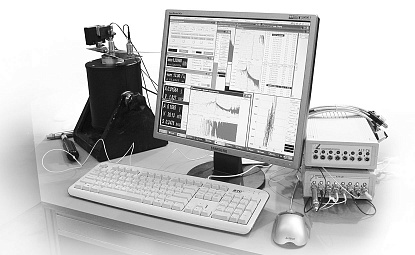

В состав каждой системы входит контроллер ZET 017-U4/8,
необходимый набор датчиков и усилителей, а также ПО для
автоматизации испытаний.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
ВСВ-133
|
|
|
Технические характеристики
|
|
|
Сила (синусоидальная вибрация) |
Н
|
25
|
|
Частотный диапазон |
Гц
|
10...1000
|
|
Ускорение (синусоидальная вибрация) |
g
|
5
|
|
Максимальный ход (пик-пик) |
мм
|
1
|
|
Масса загрузки |
кг
|
1
|
|
|
Диапазоны воспроизводимых на базовых частотах 45
и 80 Гц
|
|
|
Размахов перемещений |
мкм
|
2...1000
|
|
СКЗ виброскорости |
мм/с
|
0,35...100
|
|
Амплитуд виброускорений |
м/с2
|
0,25...50
|
|
Пределы допускаемой относительной погрешности
параметров вибрации на базовых частотах 45 и 80
Гц. не более |
%
|
± 3
|
|
Коэффициент нелинейных искажений воспроизводимых
колебаний на базовых частотах 45 и 80 Гц. не
более |
%
|
3
|
|
Относительный коэффициент поперечных
составляющих колебаний на базовых частотах 45 и
80 Гц. не более |
%
|
3
|
|
Рабочий диапазон температур при эксплуатации
виброустановки |
°С
|
+15...+30
|
|
Напряжение питающей сети |
%
|
220 ± 10
|
|
Частота питающей сети |
%
|
50 ± 1
|
|
Потребляемая мощность усилителя мощности при
полной нагрузке в 2,5 кг. на базовой частоте 45
Гц. при СКЗ виброскорости 100 мм/с и более |
ВА
|
500
|
|
Габаритные размеры (вибратор с переходником) |
мм
|
270 х 215 х 305
|
|
Масса (вибратор с чугунным основанием) |
кг
|
25
|
|
Первая резонансная частота подвижной системы
виброустановки (при нулевой нагрузке) |
кГц
|
2,5 ± 0,1
|
|
Активное сопротивление подвижной катушки |
Ом
|
5 ± 0,5
|
|
Время непрерывной работы не менее |
ч
|
8
|
|
Время установления рабочего режима не более |
мин
|
15
|
