TV 5220/LS-120 Вибростенд / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
TV 5220/LS-120

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена TV 5220/LS-120:
Уточняйте по телефону или через обратную связь.

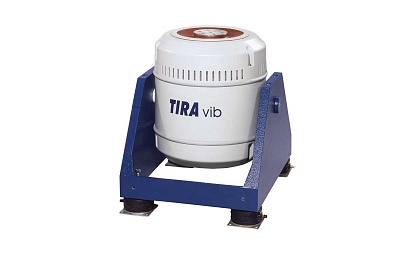

Вибростенд TV 5220/LS-120

ОПИСАНИЕ:
  • F (сила) = 1000 H;

  • f (частотный диапазон) = 2...7000 Гц;

  • A (ускорение) = 60 g;

  • S (перемещение) = 45 мм;

  • m (масса загрузки) = 20 кг.

Электродинамические стенды TV 5220/LS-120 представляют собой вибраторы на постоянных магнитах и используются для имитации вибраций окружающей среды.

ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Испытания установок среднего размера на воздействие синусоидальной и случайной широкополосной вибрации, а также классического и виброудара.
  • Модальный анализ структуры
  • Калибровка датчиков вибрации
  • Калибровка сейсмоприёмников
ПРЕИМУЩЕСТВА:
  • Вибраторы TV 5220/LS-120 отличаются высокой осевой жесткостью.
  • Воздушное охлаждение вибростенда осуществляется вентилятором с низким уровнем шума 63 dB(A).
  • Генераторы вибраций TV 5220/LS-120 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
  • Встроенные функции защиты по току, по нагрузке, по смещению центра тяжести изделия от оси приложения силы вибростенда, по перегреву (при отключении системы охлаждения).
  • Прочная конструкция обеспечивает длительный срок службы.
ОСОБЕННОСТИ

В комплект поставки системы TV 5220/LS-120 входят:

  • Вибростенд S 5220-120 (воспроизведение вибраций)
  • Усилитель BAA 1000-E (усиление сигнала с генератора на вибростенд)
  • Охлаждающий вентилятор TB 0140 (вибростенд охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр)
УСЛОВИЯ ПОСТАВКИ

Виброиспытательная система TV 5220/LS-120 поставляется с составе одной из систем (в состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний):

  • Система управления вибростендом
  • Система поверки вибродатчиков
  • Система поверки сейсмоприёмников
Параметр Ед. измерения Значение
Вибростенд

TV 5220/LS-120

Сила (синусоидальная вибрация)

Н

1000

Сила (случайная вибрация)

Н

650

Сила (виброудар)

Н

1300

Частотный диапазон

Гц

2...7000

Ускорение (синусоидальная вибрация)

g

60

Ускорение (случайная вибрация)

g

40

Ускорение (виброудар)

g

79

Максимальный ход (пик-пик)

мм

45

Масса загрузки

кг

20

Максимальная скорость

м/с

1,5

Номинальный ток

А

18

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

22

Эффективная движущая масса

кг

1,7

Основная резонансная частота

Гц

>5 000

Вес с цапфой

кг

122

Арматура

мм

∅120
