Система измерения параметров акустической эмиссии

• Автоматизированный стенд для детектирования АЭ событий и расчёта параметров: амплитуда АЭ-импульса, длительность фронта и спада, число превышений порога, энергия сигнала АЭ, точное время события.

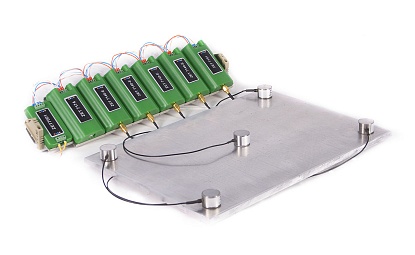

Система измерения параметров акустической эмиссии представляет собой аппаратно-программный комплекс для детектирования АЭ событий и расчет параметров.

• датчики акустической эмиссии ВС 601, осуществляющие преобразование упругих механических волн в электрические сигналы;
• излучатель ВС601, создающего акустические волны;
• цифровые модули ZET 7140-E и ZET 7191, для оцифровки полученных сигналов и определения их параметров;
• преобразователи интерфейсов ZET 7174 либо ZET 7176 для передачи данных на ПК;
• программное обеспечение ZETLAB для настройки модулей;
• scada-проект “Измерение параметров акустической эмиссии” для визуализации полученных данных.

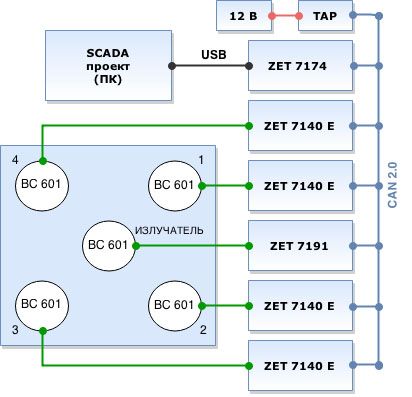

Датчик акустической эмиссии ВС601 преобразует акустический сигнал АЭ-процесса в электрический сигнал. Цифровой модуль ZET7140-E осуществляет усиление, фильтрацию, аналого-цифровое преобразование электрического сигнала, поступившего от ВС 601, и передачу оцифрованной информации по интерфейсу CAN.

Преобразователь интерфейсов ZET7174 (CAN↔USB) либо ZET7176 (CAN↔Ethernet) осуществляет передачу данных на компьютер.

Детектирование АЭ событий и расчет параметров осуществляется по заданному алгоритму.

Визуализация полученных данных происходит с помощью проекта “Измерение параметров акустической эмиссии". Дополнительно предусмотрена визуализация (1 раз в секунду) измеренного сигнала, по которому строиться спектр, в режиме реального времени в программе “Многоканальный осциллограф”.

Измеряемые параметры:

• амплитуда АЭ-импульса, дБ;
• длительность фронта, мкс;
• длительность спада, мкс;
• число превышений порога, шт;
• энергия сигнала АЭ, мВхс;
• точное время события, мкс.

Графическое представление:

• распределение амплитуд событий;
• распределение энергий событий,
• формы сигналов;
• спектры сигналов.

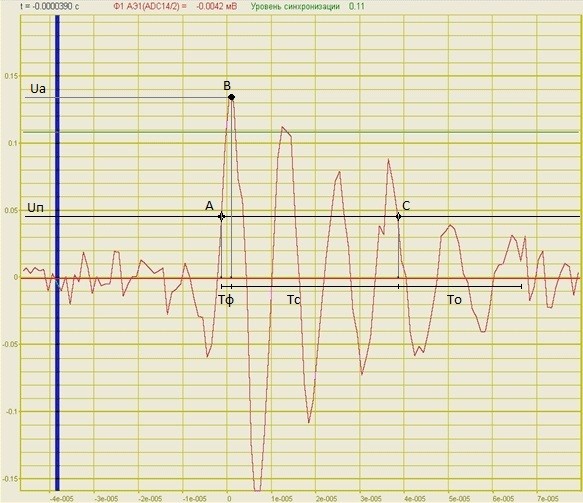

• амплитуда АЭ-импульса — Uа, мВ
• длительность фронта — Tф, мкс
• длительность спада — Tс, мкс
• число превышения порога — N, шт
• энергия сигнала АЭ (интеграл на интервале Tф+Tс по модулю сигнала) — E, В*с
• время начала события — T, абсолютный счётчик секунд + мкс
• Uп - пороговое значение напряжения, по которому определяется начало и окончание события.

Окончанием события считается точка последнего пересечения Uп, после которой в течение времени ожидания (Tо) не было превышения порога (Uп).
