Система обнаружения и контроля утечек

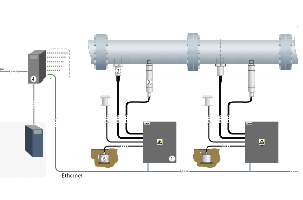

Система поиска и контроля утечек является распределенной и масштабируемой. В контролируемых точках устанавливаются датчики (датчики давления врезаются в трубу, шкафы ПРА закапываются в грунт) и подключаются к приемно-регистрирующей аппаратуре, в состав которой входит сейсмостанция. Подключение к аппаратуре связи обеспечивается с использованием одного или нескольких интерфейсов связи. Сейсмостанция в составе шкафа ПРА производит оцифровку сигналов со всех датчиков, а также осуществляет функцию бездемонтажной поверки датчиков и выдачу сигналов типа «сухой контакт». Данные со всех контроллеров поступают на сервер (с пропускной способностью не менее 9,6 кБит/с), где осуществляется их архивация, и передаются на АРМ, где производится их обработка и визуализация результатов. Синхронизация системного времени контроллеров и серверов СОУ может осуществляться по приемникам GPS/ГЛОНАСС. На АРМ предусмотрена удобная система оповещения оператора обо всех выделенных событиях, и индикация параметров на схеме трубопровода.

Конструкция устройств СОУ исключает возможность попадания электрических напряжений на наружные металлические части, а металлические части изделий, доступные для прикосновения при контроле и эксплуатации подлежат защитном заземления по ГОСТ 12.1.030.

Определение факта возникновения утечки производится не менее чем по двум алгоритмам, обеспечивающим взаимное подтверждение. В нашей системе обнаружения и контроля утечек предусмотрена возможность маскирования функции обнаружения утечек на период возникновения следующих событий:

• запуск/остановка магистральных/подпорных насосных агрегатов
• наличие средств очистки и диагностики на линейной части от одной перекачивающей станции до другой
• начало и окончание подкачки добывающими компаниями (в точке подключения на линейной части трубопровода или перекачивающей станции)
• изменение производительности подкачки добывающими компаниями
• проведение технологически переключений на узле регулирования давления
• изменение частоты вращения магистральных насосных агрегатов с частотно-регулируемым приводом
• переход приема/раскачки нефти или газа с резервуара на резервуар головной перекачивающей станции
• открытие/закрытие задвижек
• срабатывания системы сглаживания волн давления
• срабатывание предохранительных клапанов
• отбор нефти/газа на собственные нужды

Сервера СОУ имеют отказоустойчивую структуру для сведения к минимуму времени простоя при аппаратных сбоях и предназначены для:

• получения первично обработанных данных от шкафов ПРА;
• проведения вторичной обработки данных, хранения данных и предоставления информации об утечках данных для отображения на АРМ;
• получения значений технологических параметров и состояния технологического оборудования, передачи информации об обнаруженной утечке.

Шкафы ПРА (контроллеры) обеспечивают:

• первичную обработку сигнала датчиков и измерительных приборов;
• хранение информации, необходимой для контроля герметичности трубопровода, в случае отсутствия связи между сервером и шкафов ПРА;
• передачу сохраненной информации на сервер после восстановления связи.

Шкафы ПРА оснащены розеткой на переменное напряжение 220 В, подключаемой в обход источника бесперебойного питания (при его установке в шкаф) через отдельный автомат защиты, с порогом срабатывания 3 А.

АРМ предназначен для отображения следующей информации:

• графической: координата места возникновения утечки с привязкой к схеме защищенного участка и карте местности, по которой проложен трубопровод;
• текстовой: сообщения СОУ в хронологическом порядке с указанием времени обнаружения утечки и координаты утечки;
• звуковой и визуальной: сигнализация об обнаружении утечки с необходимостью квитирования.
