Цифровой датчик избыточного давления ZET 7012-I PRESSURE-485
ОПИСАНИЕ:
-
датчик с цифровым выходом RS-485
-
тип первичного преобразователя: встроенный датчик избыточного
давления
-
для использования в системах контроля и регулирования

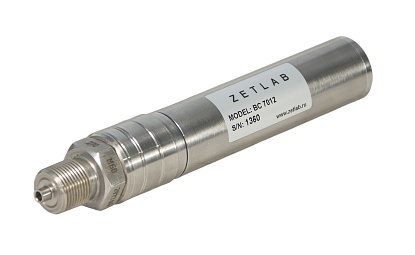

Цифровой датчик избыточного давления ZET 7012-I
Pressure-485 состоит из первичного
преобразователя и встроенного измерительного
модуля. Первичный преобразователь осуществляет
преобразование давления в аналоговый сигнал.
Измерительный модуль оцифровывает сигнал с
преобразователя и выдаёт значения давления в
цифровом виде по интерфейсу RS-485 используя
протокол Modbus.
- измерительный модуль
встраивается в корпус датчика и
оцифровка сигнала осуществляться
в непосредственной близости к
чувствительному элементу, что
снижает влияние помех на
результат измерений;
- настройки цифрового датчика
давления сохраняются во
внутренней памяти, что позволяет
приступать к измерениям сразу
после подачи питания, без
настроек измерительных каналов;
- с выхода цифрового датчика
давления выдаются измеренные
значения давления, поэтому
дополнительной обработки данных
не требуется;
- для организации распределенных
измерительных сетей на базе
цифровых датчиков давления не
потребуются дорогие кабели,
поскольку передача данных
осуществляется в цифровом виде.
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВЫХ ДАТЧИКОВ ДАВЛЕНИЯ
ZET 7012-I PRESSURE-485:
- нефтяная и газовая
промышленность;
- металлургическая промышленность;
- энергетическая промышленность;
- строительная промышленность;
- химическая промышленность;
- пищевая промышленность;
- коммунальное хозяйство и
водоснабжение;
- автомобильный и судоходный
транспорт.
ОСОБЕННОСТИ
Цифровой датчик ZET 7012 внесен в Госреестр СИ
РФ под № 55763-13.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
избыточное давление
|
|
Частота выдачи данных |
Гц
|
5, 10, 25, 50, 125
|
|
Область применения |
|
системы контроля и регулирования
|
|
Рабочая среда |
|
жидкости и газы неагрессивные к титановым
сплавам и нержавеющим сталям
|
|
Диапазон измерений |
МПа
|
0-0.6; 0-6; 0-60
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Погрешность (нелинейность, вариация и
повторяемость), не более |
%
|
±0,1
|
|
Перегрузка |
Рном
|
1,5
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Габаритные размеры |
мм
|
∅30х190
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Масса |
г
|
214-405*
|
|
*зависит от чувствительного элемента |
Цифровые датчики избыточного давления ZET 7012-I Pressure-485 поставляются
в комплекте с кабелем без соединителя со стороны подключения к измерительной
сети и четырехконтактным разъёмом со стороны подключения к датчику. Обозначение
контактов соединителя датчика давления и ответного разъема кабеля представлены
на рисунках ниже. Маркировка жил кабеля и схема подключения к измерительной сети
приведены в таблице и на рисунке ниже.
Примечание: цифровой датчик давления во взрывозащищенном исполнении имеет
неразъемный кабель, соединенный через гермоввод. Маркировка жил кабеля и схема
подключения к измерительной сети соответствуют таблице и рисунку ниже.
|
Обозначение
контактов
соединителя датчика |
Обозначение
контактов
ответного разъема кабеля |
|
Номер
контакта
|
Обозначение
|
Цвет
проводника
кабеля
|
|
1
|
+(9...24)B
|
оранжевый
|
|
2
|
RS-485 линия "А"
|
синий
|
|
3
|
RS-485 линия "B"
|
бело-синий
|
|
4
|
GND
|
бело-оранжевый
|
|
Схема подключения
датчика давления
к измерительной сети |
ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
Для подключения измерительных сетей к системами ZETLAB или ZETVIEW используется
преобразователь интерфейса RS-485 в USB ZET 7070. К одному модулю ZET 7070 может
подключаться до 4 цифровых датчиков при использовании внутреннего блока питания

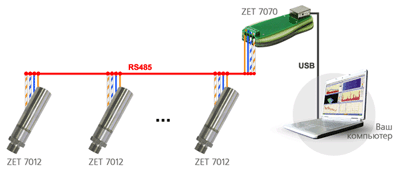

ZET 7070 и до 60 датчиков — при использовании внешнего блока питания. На рисунке
ниже представлена структурная схема распределенной системы измерения давления.
При построении систем мониторинга и контроля могут использоваться датчики
измерения различных параметров (давления, температуры, веса) и управляющие
модули. Измерительные сети могут подключаться к любой системе, использующей
протокол Modbus по интерфейсу RS-485.
|
