ВС 1311-V Сейсмодатчик / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВС 1311-V

Тип:
Сейсмодатчик

ТУ:


Краткое тех. описание:


Цена ВС 1311-V:
Уточняйте по телефону или через обратную связь.

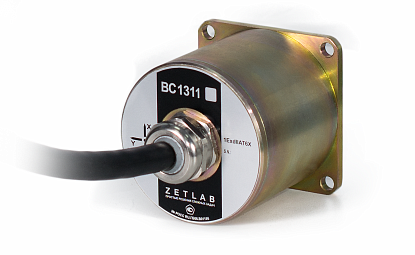

Сейсмодатчик ВС 1311-V

BC 1311-V

ОПИСАНИЕ:
  • однокомпонентный пьезоэлектрический велосиметр;

  • измеряемый параметр - виброскорость;

  • частотный диапазон 1...100 Гц;

  • встроенная система электрической калибровки и контроля питания.

Сейсмоприемники пьезоэлектрические ВС 1311-V предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал.

Сейсмоприемники ВС1311-V являются сейсмическими велосиметрами, измеряемый параметр - виброскорость.

Сейсмоприемники ВС 1311-V имеют встроенную систему контроля питания, а также встроенную систему для проведения бездемонтажной поверки. Бездемонтажная поверка осуществляется методом электрического возбуждения чувствительного элемента с помощью актюатора для определения действительного значения коэффициента преобразования, неравномерности АЧХ и нелинейности АХ.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2 и 0.5 В/(мм/с), соответственно уровень собственных шумов 2.5*10-2, 1*10-2, 5*10-3, 2.5*10-3 и 1*10-3 мм/с и максимальное значение измеряемого ускорения 2.5; 1; 0.5; 0.25 и 0.1 мм/с.

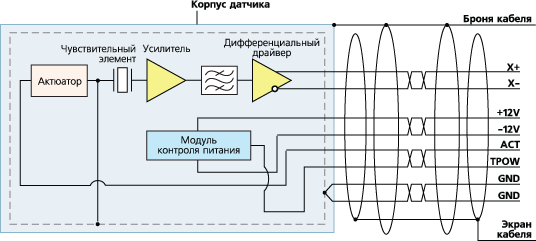

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1311-V


ОСОБЕННОСТИ

Тип сейсмоприемников пьезоэлектрических ВС 1311-V зарегистрирован в государственном реестре средств измерений под № 47996-11.

Основные области применения:

Измерений параметров вибрации низкого уровня и частоты; Системы мониторинга и контроля утечек; Мониторинг конструкций и зданий; Системы контроля сейсмических воздействий.
Параметр Ед. измерения Значение
Измеряемый параметр

виброскорость

Чувствительность

0,05 В/(мм·с-1)*

Частотный диапазон

Гц

1 - 100

Предельное отклонение коэффициента преобразования от номинального значения

%

±10

Неравномерность АЧХ

дБ

±1

Нелинейность амплитудной характеристики, не более

%

±10

Основная относительная погрешность, не более

%

±10

Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более

%/°С

±0,1

Максимальное значение измеряемого ускорения

мм/с

0,1

Уровень СКЗ собственных шумов, не более

м/с

10-3

Коэффициент преобразования в поперечном направлении, не более

%

5

Собственная частота механического резонанса, не менее

Гц

900

Встроенная система возбуждения чувствительного элемента с помощью актюатора

определяется при заказе

Коэффициент нелинейных искажений, не более

%

±0,5 (при выходном напряжении 1 В); ±1,0 (при максимальном значении измеряемого параметра)

Коэффициент влияния магнитного поля 10 А/м, не более

мм/с

1,25·10-2

Уровень постоянной составляющей выходного напряжения, не более

мВ

±200

Сопротивление со стороны калибровочного входа, не менее

Ом

600

Электрическое сопротивление изоляции, не менее

МОм

20

Значение напряжения питания (двуполярного) согласующего усилителя

В

±(10-14)

Кабель

встроенный, без разъёма

Длина кабеля (определяется при заказе)
- стандартная

м

2

- максимальная (кабель витая пара)

м

600

Условия эксплуатации
- относительная влажность воздуха (при 25 °С)

%

20...90

- атмосферное давление

кПа

84...106,7

Температурный диапазон

°С

-40 ... +70

Габаритные размеры (без кабеля), не более

мм

∅80х76

Масса

кг

1,2

Назначенная наработка на отказ, не менее

часов

10 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2 и 0.5 В/(мм/с), соответственно уровень собственных шумов 2.5*10-2, 1*10-2, 5*10-3, 2.5*10-3 и 1*10-3 мм/с и максимальное значение измеряемого ускорения 2.5; 1; 0.5; 0.25 и 0.1 мм/с.

Сейсмоприемники пьезоэлектрические ВС 1311-V подключаются напрямую к сейсмостанции ZET 048.

Программное обеспечение сейсмостанции позволяет получать вторичные параметры вибрации (ускорение и перемещение) по сигналу с сейсмоприемника ВС 1311-V, а также проводить спектральный анализ сигналов, детектирование событий методом STA/LTA.

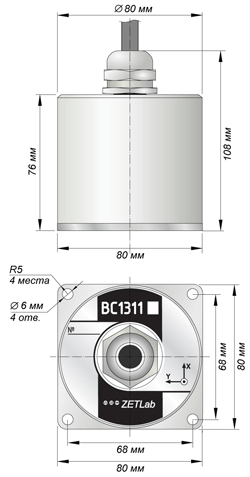

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1311-V



КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1311-V

Груз - основание массой 2,5 кг

1 шт.

Ножки для крепления в грунт (высокие)

3 шт.

Ножки для крепления на податливую поверхность(средние)

3 шт.

Ножки для установки на жесткую поверхность (низкие)

3 шт.

Винты для крепления датчиков (M6*16)

4 шт.
