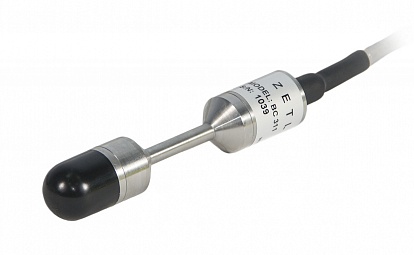

Гидрофон ВС 311
ОПИСАНИЕ:
-
обратимый гидрофон без встроенного усилителя;
-
используется в качестве приемника и излучателя;
-
исследование слабых сигналов на низких частотах;
-
изучение сверхдальнего распространения акустических сигналов;
-
обладает всенаправленными характеристиками в угловом диапазоне
шириной 270° в плоскости х-z и 360° в плоскости х-у.
ВС 311 -
прочные сферические малогабаритные гидрофоны для
абсолютных измерений распространяющегося в воде
звука. Гидрофон имеет первоклассные
характеристики во всех геометрических
направлениях. Обладает всенаправленными
характеристиками в угловом диапазоне шириной
270° в плоскости х-z и 360° в плоскости х-у.
Погружной гидрофон ВС
311 используется
для измерения путем погружения в воду на кабеле.
ОСОБЕННОСТИ
Датчик является
пьезоэлектрическим преобразователем с чувствительным элементом,
изготовленным из керамических пьезоэлектрических материалов.
Чувствительный элемент и его
внутренняя опорная конструкция прочно закреплены в
звукопроницаемом колпаке из синтетического хлоропренового
каучука.
Опорный корпус изготовлен из
медно-никелевого сплава (70-30), отличающегося высокой
коррозийной устойчивостью, стойкостью к влияниям неблагоприятной
окружающей среды и надежностью в морской воде.
Датчик не имеет незащищенных
металлических частей.
Гидрофоны ВС 311 обладают ровной
частотной характеристикой во всей области исследуемых частот.
Применение гидрофонов ВС 311:
измерение звука,
распространяющегося в воде;
применение в
качестве калибровочного эталона;
измерение
ультразвука в жидких средах;
исследование
процессов кавитации;
лабораторные и
заводские измерения звука в жидкой и газовой средах;
применение в
качестве излучателя звука;
измерение шума
во влажных и загрязненных средах.
| Параметр |
Ед. измерения |
Значение |
|
| Номинальная чувствительность |
мкВ/Па
|
56
|
| Глубина погружения |
м
|
400
|
| Частотный диапазон |
Гц
|
3…100 000
|
| Номинальная чувствительность по заряду |
пКл/Па
|
0,44
|
| Емкость датчика |
пФ
|
7000…9000
|
| Предельное измеряемое динамическое давление |
|
-
|
| Предельное статическое давление |
МПа
|
4
|
| Сопротивление утечки (при 20°С) |
МОм
|
>2500
|
| Рабочий диапазон температур |
°С
|
-40…+120
|
| Температурный диапазон продолжительных измерений |
°С
|
-40…+80
|
| Направленность в горизонтальной плоскости (на
частоте 100 кГц) |
дБ
|
±2
|
| Направленность в вертикальной плоскости 270° (на
частоте 100 кГц) |
дБ
|
±2
|
| Максимальная доза излучения |
рад.
|
5х107
|
| Материал корпуса |
|
медно-никелевый сплав
|
| Диаметр пьезоэлемента |
мм
|
15
|
| Размеры (длина х диаметр корпуса) |
мм
|
93х22
|
| Масса (без кабеля) |
г
|
<150
|
| Длина кабеля стандартная |
м
|
2
|
| Нужная длина определяется при заказе |
Гидрофоны ВС
311 подключаются к анализаторам
спектра ZET 017 через усилители заряда ZET 420 (при использовании в качестве
излучателя) и ZET 440 (при использовании в качестве измерителя).
CТРУКТУРНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ГИДРОФОНОВ
 В пьезоэлектрических гидрофонах используется прямой
пьезоэффект некоторых кристаллов (сегнетова соль, кварц, дигидрофосфат аммония,
сульфат лития и т.д.), при котором переменная деформация кристалла вызывает
появление переменных поверхностных электрических зарядов и соответственно
переменной электродвижущей силы на электродах-обкладках.
Широко пользуются пьезоэлектрическими керамическими материалами (типа керамики
титаната бария, титаната-цирконата свинца и др.). Чувствительные элементы
пьезоэлектрических гидрофонов изготавливают в виде пакетов прямоугольной или
цилиндрической формы.
Гидрофоны, предназначенные для измерительных целей, должны быть ненаправленными
и обладать ровной частотной характеристикой во всей области исследуемых частот.
Для этой цели удобно пользоваться малыми по сравнению с длиной волны полыми
сферическими приёмниками из пьезокерамики, совершающими сферические симметричные
колебания. Одна из важнейших характеристик гидрофонов - чувствительность,
представляющая собой отношение электрического напряжения к звуковому давлению в
мкв/бар; она лежит в пределах от долей мкв/бар для малых (диаметром в несколько
мм) керамических сферических приёмников до сотен мкв/бар для пакетов из
пьезоэлектрических кристаллов.
Для увеличения чувствительности (а также для устранения шунтирующего действия
кабеля) пользуются гидрофонами с предварительными усилителями, которые
монтируются в одном корпусе с приёмником и вместе опускаются в воду.
Гидрофон может поставляться без встроенного усилителя, в этом случае он может
использоваться в качестве гидроакустического излучателя.
ГАБАРИТЫ ГИДРОФОНА ВС 311
|
