GT400 Датчик акустической эмиссии / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
GT400

Тип:
Датчик акустической эмиссии

ТУ:


Краткое тех. описание:


Цена GT400:
Уточняйте по телефону или через обратную связь.

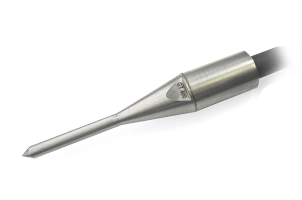

Датчик акустической эмиссии GT400

GT400

ОПИСАНИЕ:
  • промышленный;

  • со встроенной калибровкой;

  • полосовой.

Преобразователь акустической эмиссии является важнейшим элементом системы акустико-эмиссионного неразрушающего контроля.

Датчик акустической эмиссии GT400 предназначен для регистрации и преобразования в электрический сигнал энергии упругих механических волн, распространяющихся от места зарождения и развития дефекта в металлоконструкции. Применяется при технической диагностике с использованием пассивного ультразвука. Подключается к анализатору спектра через усилитель GT400A.

Преобразователь акустической эмиссии в комплекте с измерительным модулем ZET 7140-E AcousticEmisson-CAN образуют интеллектуальный датчик акустической эмиссии, осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу CAN. Данные также могут передаваться по радиоканалу.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА  АКУСТИЧЕСКОЙ ЭМИССИИ GT400

ОСОБЕННОСТИ
  • Герметичная конструкция;
  • Трансформаторный выход;
  • Автономное тестирование.
Параметр Ед. измерения Значение
Тип

полосовой

Рабочая частота

кГц

120

Полоса пропускания

кГц

50 - 250

Коэффициент электроакустического преобразования

дБ отн. 1 В/м/с

> 45

Электрическая ёмкость

пФ

700 - 800*

Сопротивление изоляции

МОм

> 100*

Длина встроенного кабеля определяется при заказе, стандартная 0,5 м)

м

0,5

Материал корпуса

нержавеющая сталь

Температурный диапазон

°С

до +150

Масса (без кабеля)

г

250

*для канала тестирования

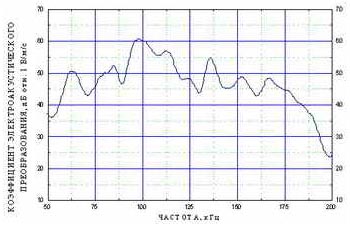

АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ GT400
