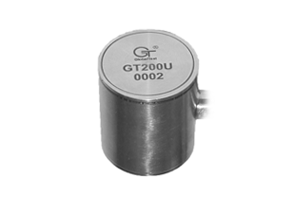

Преобразователь акустической эмиссии c усилителем GT200U
ОПИСАНИЕ:
-
широкого применения;
-
резонансный;
-
встроенный усилитель;
-
герметичная конструкция.
Преобразователь
акустической эмиссии является важнейшим
элементом системы акустико-эмиссионного
неразрушающего контроля.
Преобразователи акустической эмиссии со
встроенным усилителем GT200U предназначены
для регистрации и преобразования в электрический
сигнал энергии упругих механических волн,
распространяющихся от места зарождения и
развития дефекта в металлоконструкции, а также
для технической диагностики с использованием
пассивного ультразвука.
Преобразователь
акустической эмиссии в комплекте с измерительным
модулем ZET 7140-E AcousticEmisson-CAN образуют интеллектуальный
датчик акустической эмиссии, осуществляющий
измерение параметров АЭ и передачу готовых
данных по интерфейсу CAN. Данные также могут
передаваться по радиоканалу.

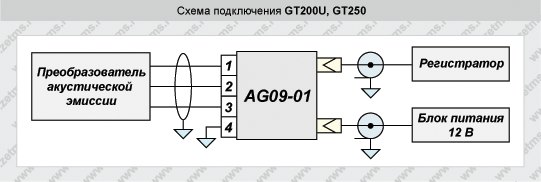

СХЕМА ПОДКЛЮЧЕНИЯ
ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ GT200U
ОСОБЕННОСТИ
- Герметичная конструкция;
- Встроенный усилитель
| Параметр |
Ед. измерения |
Значение |
|
| Тип |
|
резонансный c усилителем
|
| Коэффициент электроакустического преобразования |
дБ отн. 1 В/м/с
|
> 85
|
| Рабочая частота |
кГц
|
165
|
| Полоса пропускания |
кГц
|
130 - 200
|
| Материал корпуса |
|
титановый сплав
|
| Температурный диапазон |
°С
|
-40...+100
|
| Ток потребления |
мА
|
30
|
| Напряжение питания |
В
|
12
|
| Длина встроенного кабеля определяется при
заказе, стандартная 0,5 м) |
м
|
0,5
|
| Масса (без кабеля) |
г
|
70
|

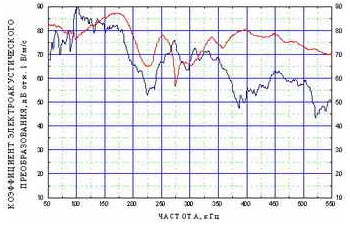

АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА ПРЕОБРАЗОВАТЕЛЯ
АКУСТИЧЕСКОЙ ЭМИССИИ GT200U
|
