GT205 Преобразователь акустической эмиссии без усилителя / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
GT205

Тип:
Преобразователь акустической эмиссии без усилителя

ТУ:


Краткое тех. описание:


Цена GT205:
Уточняйте по телефону или через обратную связь.

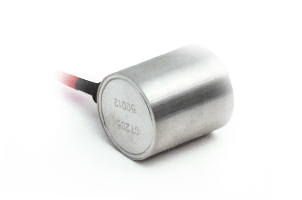

Преобразователь акустической эмиссии без усилителя GT205

GT205

ОПИСАНИЕ:
  • широкого применения;

  • низкочастотный;

  • непосредственное подключение к анализатору спектра;

  • герметичная конструкция.

Преобразователь акустической эмиссии является важнейшим элементом системы акустико-эмиссионного неразрушающего контроля. Датчики акустической эмиссии GT205 преобразует акустический сигнал АЭ-процесса в электрический сигнал, параметры которого используются для оценки источников акустической эмиссии.
Применяются при технической диагностике с использованием пассивного ультразвука.

Преобразователь акустической эмиссии в комплекте с измерительным модулем ZET 7140-E AcousticEmisson-CAN образуют интеллектуальный датчик акустической эмиссии, осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу CAN. Данные также могут передаваться по радиоканалу.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ GT205


ОСОБЕННОСТИ
  • герметичная конструкция
  • подключение через усилитель GT200A или ZET 440 к анализатору спектра A19-U2.
Параметр Ед. измерения Значение
Тип

низкочастотный

Усилитель

без предварительного усилителя

Коэффициент электроакустического преобразования

дБ отн. 1 В/м/с

> 70

Рабочая частота

кГц

50

Полоса пропускания

кГц

40 - 100

Электрическая ёмкость

пФ

400 - 500

Сопротивление изоляции

МОм

>100

Температурный диапазон

°С

-40...+150

Материал корпуса

титановый сплав

Длина встроенного кабеля определяется при заказе, стандартная 0,5 м)

м

0,5

Масса (без кабеля)

г

45

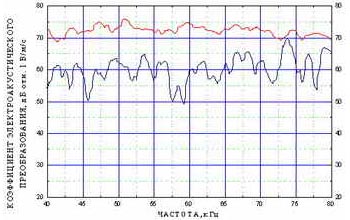

АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА ПРЕОБРАЗОВАТЕЛЯ АКУСТИЧЕСКОЙ ЭМИССИИ GT205
