ДИТ-300-Н, ДИТ-500-Н... Датчики тока / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДИТ-300-Н, ДИТ-500-Н, ДИТ-750-Н

Тип:
Датчики тока

ТУ:


Краткое тех. описание:


Цена ДИТ-300-Н, ДИТ-500-Н...:
Уточняйте по телефону или через обратную связь.

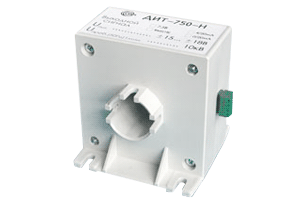

Датчики тока ДИТ-300-Н, ДИТ-500-Н, ДИТ-750-Н

ДИТ-300-Н, ДИТ-500-Н, ДИТ-750-Н

ОПИСАНИЕ:
  • диапазон измеряемых токов: 0 - 300 А;

  • диапазон измеряемых токов: 0 - 500 А;

  • диапазон измеряемых токов: 0 - 750 А;

  • диаметр отверстия под токовую шину: 40 мм.

Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Датчики состоят из корпуса печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой, и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0" - индикатор

ОСОБЕННОСТИ
  • гальваническая развязка;
  • возможность измерения постоянных и переменных токов;
  • возможность измерения сигналов сложной формы;
  • минимальные электропотребление и масса;
  • минимальные габариты;
  • магнитопровод ненасыщен.
Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...300

Диапазон измеряемых токов

А

0...500

Диапазон измеряемых токов

А

0...750

Выходной сигнал датчика

В

2,5

Допустимая перегрузка по измеряемому току, разы

1,5

Габаритные размеры

мм

115х95х102

Диаметр отверстия под токовую шину

мм

30

Диапазон рабочих температур

°С

-40...+70

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

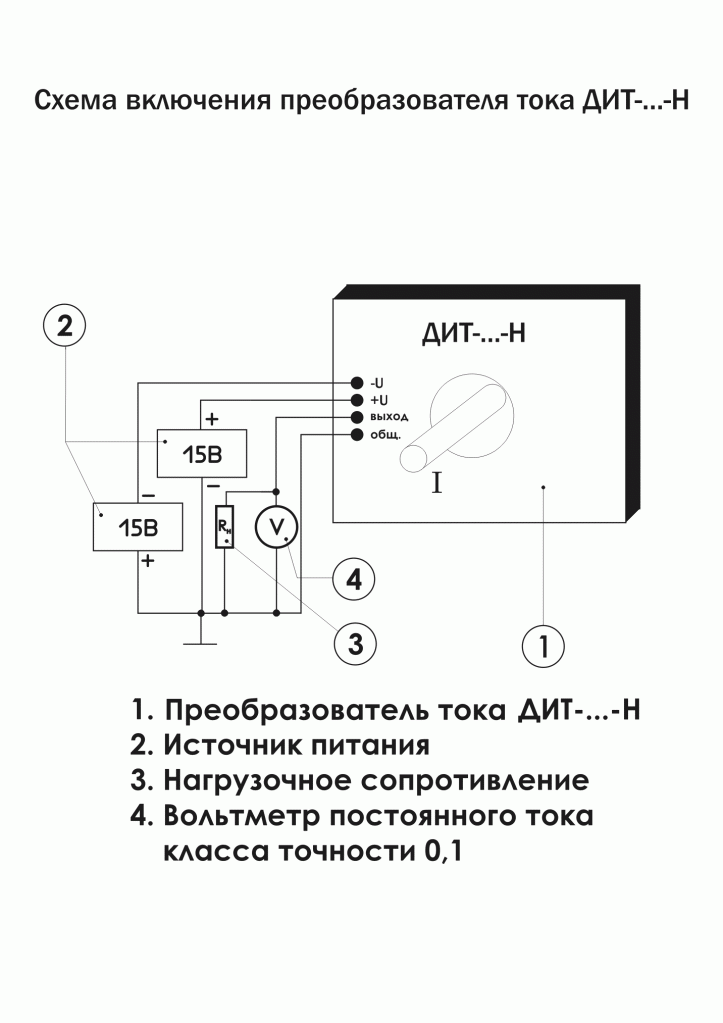

Схема подключения датчиков тока
