Наименование:
ДМТ-10, ДМТ-20, ДМТ-40, ДМТ-100, ДМТ-400

Тип:
Датчики тока

ТУ:


Краткое тех. описание:


Цена ДМТ-10, ДМТ-20, ДМТ-40...:
Уточняйте по телефону или через обратную связь.

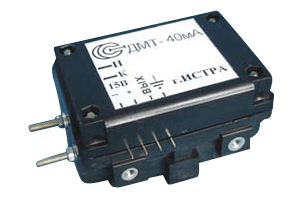

Датчики тока ДМТ-10, ДМТ-20, ДМТ-40, ДМТ-100, ДМТ-400

ДМТ-10, ДМТ-20, ДМТ-40, ДМТ-100, ДМТ-400

ОПИСАНИЕ:
  • датчик малых токов.

  • диапазон измеряемых токов: 0...0,01 А;

  • диапазон измеряемых токов: 0...0,02 А;

  • диапазон измеряемых токов: 0...0,04 А;

  • диапазон измеряемых токов: 0...0,1 А;

  • диапазон измеряемых токов: 0...0,4 А.

Датчики (измерительные преобразователи) ДМТпредназначены для преобразования постоянного, переменного и импульсных токов небольшой величины с гальванической развязкой входной цепи цепей контроля.

ОСОБЕННОСТИ
  • гальваническая развязка силовых цепей и цепей контроля;
  • возможность монтажа на печатную плату;
  • минимальные габариты
Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...0,01

Диапазон измеряемых токов

А

0...0,02

Диапазон измеряемых токов

А

0...0,04

Диапазон измеряемых токов

А

0...0,1

Диапазон измеряемых токов

А

0...0,4

Выходной сигнал при номинальном измеряемом токе

мА

40

Допустимая перегрузка по измеряемому току, разы

1,5

Основная приведенная погрешность, не более

%

1

Диапазон рабочих температур

°С

-20...+70

Полоса пропускания

Гц

0-4000

Напряжение питания

В

±15 (±5 %)

Диаметр отверстия под токовую шину

мм

в разрыв цепи

Масса

г

100

Габаритные размеры

мм

73,5х52,5х39

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

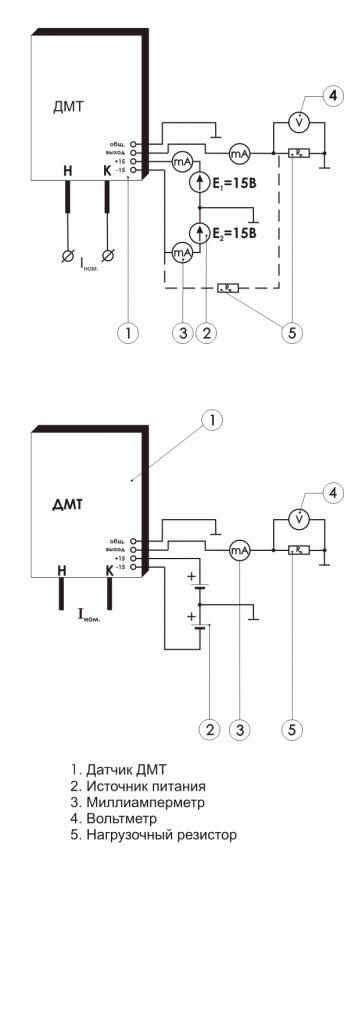

Схема включения датчика ДМТ
