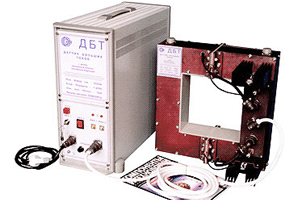

Датчик тока ДБТ-10, ДБТ-20, ДБТ-25

ОПИСАНИЕ:

диапазон измеряемых токов: 0...10000 А
диапазон измеряемых токов: 0...20000 А
диапазон измеряемых токов: 0...25000 А
датчики ДБТ изготавливаются трех модификаций: на 10 кА (ДБТ-10), на 20 кА (ДБТ-20) и на 25 кА (ДБТ-25)

Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.

Датчики состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.

ОСОБЕННОСТИ

Датчики ДБТ изготавливаются трех модификаций: на 10 кА (ДБТ-10), на 20 кА (ДБТ-20) и на 25 кА (ДБТ-25). Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.

гальваническая развязка силовой и измерительной цепей;
высокий уровень и линейность выходного сигнала;
возможность измерения постоянных и переменных токов;
малая чувствительность к воздействию внешних магнитных полей;
малая потребляемая мощность

Параметр	Ед. измерения	Значение

Диапазон измеряемых токов	А	0...10000
Диапазон измеряемых токов	А	0...20000
Диапазон измеряемых токов	А	0...25000
Коэффициент передачи		1:4000
Основная приведенная погрешность, не более	%	0,5
Масса измерительного блока	кг	50
Масса блока питания	кг	50
Диапазон рабочих температур	°С	-50...+50
Напряжение питания	В	220 (50 Гц)
Диаметр отверстия под токовую шину	мм	прямоуг. отв.

Измерительная схема выглядит следующим образом:

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
