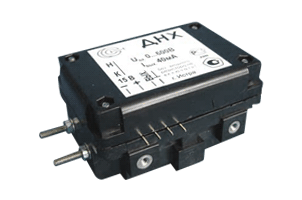

Датчик напряжения ДНХ
ОПИСАНИЕ:
Датчики (преобразователи измерительные) ДНХ предназначены
для преобразования напряжения постоянного,
переменного и импульсных токов с гальванической
развязкой входной цепи цепей контроля.
ОСОБЕННОСТИ
- гальваническая развязка силовых цепей и цепей
контроля;
- возможность монтажа на печатную плату;
- минимальные габариты
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых напряжений |
В
|
50...600
|
| Входной номинальный ток, Iном, |
мА
|
10
|
| Выходной сигнал датчика |
мА
|
40
|
| Основная приведенная погрешность, не более |
%
|
1
|
| Нелинейность выходной характеристики, не более |
%
|
0,1
|
| Начальный выходной ток при нулевом измеряемом
напряжении, |
мА
|
0,2
|
| Пробивное напряжение между измеряемой и
измерительной цепями, не менее |
кВ
|
4
|
| Напряжение питания |
В
|
±15
|
| Ток потребления по цепи питания, не более |
мА
|
50
|
| Габаритные размеры |
мм
|
73,5х52,5х39
|
| Масса |
г
|
100
|

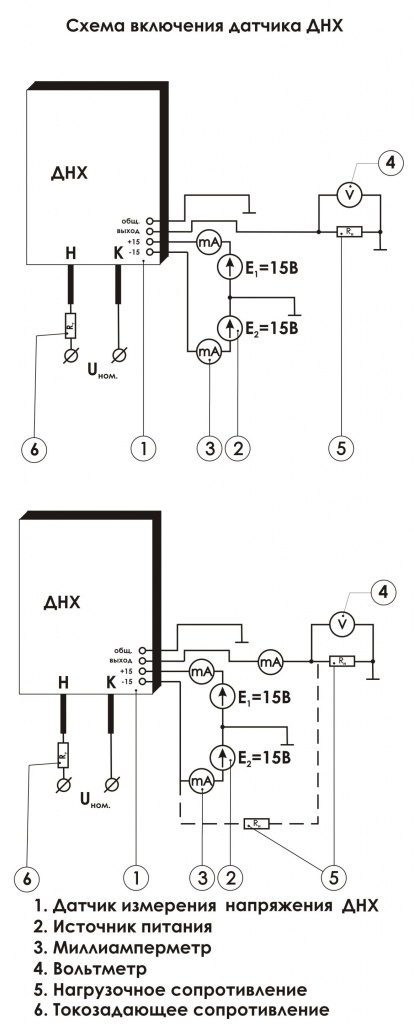

Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает
сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
ДАТЧИК ТОКА ДНХ-01
ОПИСАНИЕ:
-
датчик измерения постоянного и переменного тока;
-
гальваническая развязка;
-
диапазон измеряемых напряжений: 60, 100, 200, 300, 500 В
Датчики (преобразователи измерительные) ДНХ-01 предназначены
для преобразования напряжения постоянного,
переменного и импульсных токов с гальванической
развязкой входной цепи цепей контроля.
ОСОБЕННОСТИ
- гальваническая развязка силовых цепей и цепей
контроля;
- крепление на DIN-рейку;
- минимальные габариты
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых напряжений |
В
|
60; 100; 200; 300; 500
|
| Входной номинальный ток, Iном, |
мА
|
10
|
| Выходной сигнал датчика |
мА
|
40*
|
| Основная приведенная погрешность, не более |
%
|
1
|
| Нелинейность выходной характеристики, не более |
%
|
0,1
|
| Начальный выходной ток при нулевом измеряемом
напряжении, |
мА
|
0,2
|
| Пробивное напряжение между измеряемой и
измерительной цепями, не менее |
кВ
|
4
|
| Напряжение питания |
В
|
±15
|
| Ток потребления по цепи питания, не более |
мА
|
50
|
| Габаритные размеры |
мм
|
95х54х65
|
| Масса |
г
|
210
|
| * - возможно изготовление датчиков со
стандартным токовым выходом 4/20 мА или TRUE-RMS |

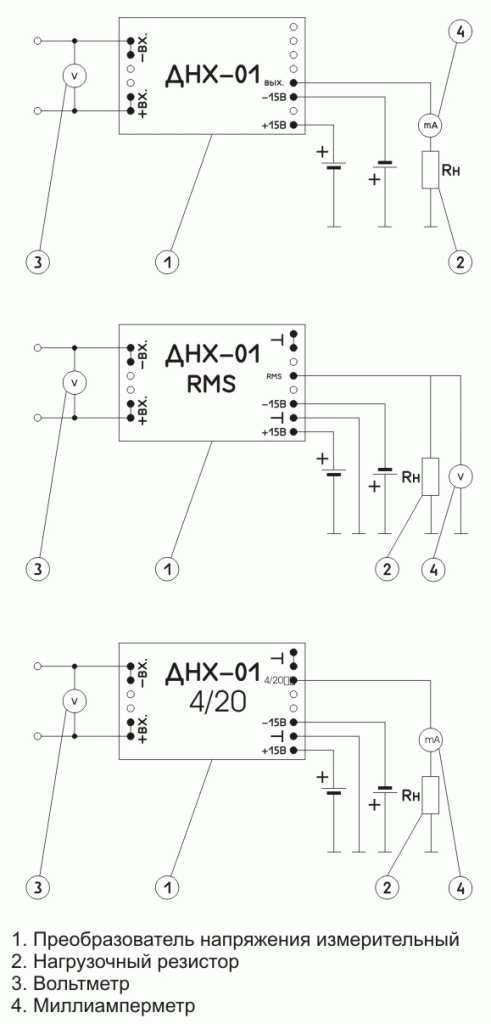

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
