Описание
Технические данные

Наименование:
ДНХ-03 DC, ДНХ-03 RMS

Тип:
Датчики напряжения

ТУ:
–

Краткое тех. описание:
–

Цена ДНХ-03 DC, ДНХ-03 RMS:
Уточняйте по телефону или через обратную связь.

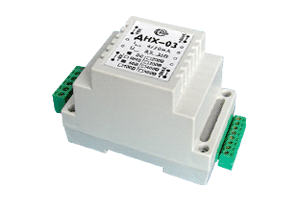

Датчики напряжения ДНХ-03 DC, ДНХ-03 RMS

ОПИСАНИЕ:

широкий температурный диапазон;
гальваническая развязка;
диапазон измеряемых напряжений: 60, 100, 200, 300, 500 В

Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Преобразователь преобразует входное постоянное, импульсное напряжение положительной полярности в стандартное (мгновенное) значение токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Датчики монтируются на DIN-рейку.

ОСОБЕННОСТИ

гальваническая развязка силовых цепей и цепей контроля;
крепление на DIN-рейку;
минимальные габариты

Параметр	Ед. измерения	Значение

Диапазон измеряемых напряжений	В	60; 100; 200; 300; 500
Диапазон рабочих температур	°С	0(-40)...+70
Выходной сигнал датчика	мА	4-20*
Основная приведенная погрешность, не более	%	1,5
Напряжение питания	В	+9...+36
Полоса пропускания	Гц	0...1000
Масса	г	210
Габаритные размеры	мм	95х54х65
*пропорционально мгновенному значению вход. сигнала

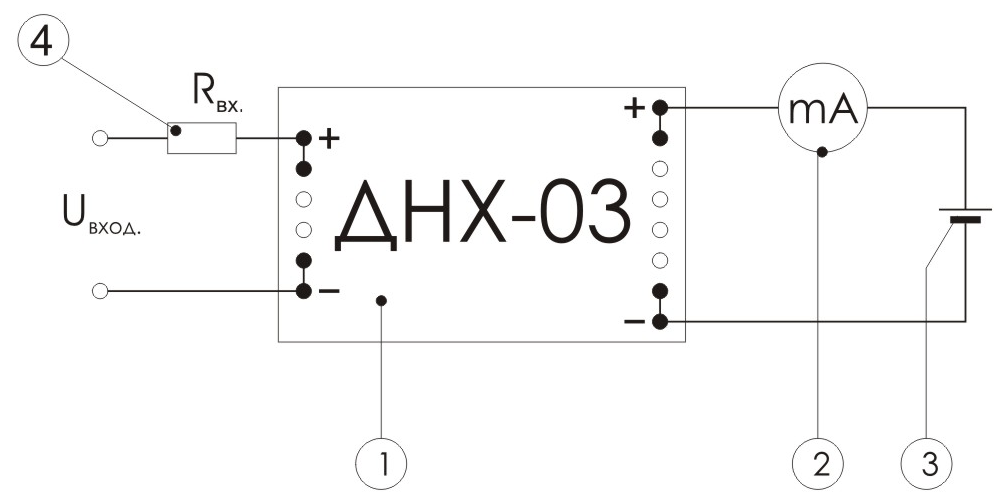

Измерительная схема выглядит следующим образом:

Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
