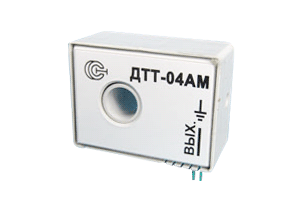

Датчики измерения переменного тока ДТТ-04АМ (1, 5, 10, 20, 50, 100А)

ОПИСАНИЕ:

датчик измерения переменных токов;
диаметр отверстия под токовую шину: 10 мм;
гальваническая развязка.

Датчики (измерительные преобразователи) ДТТ-04АМ предназначены для измерения переменных токов без разрыва цепи

ДТТ-04АМ - датчик измерения переменного тока с частотой 50 Гц. Выпускается для измерения тока в различных диапазонах : от 0 до 1 Ампера, ... , от 0 до 100А. Отличается от других датчиков своего класса низкой ценой.

ОСОБЕННОСТИ

гальваническая развязка;
минимальные габариты и масса;
возможность монтажа на печатную плату;
минимальное электропотребление;
широкий диапазон питающего напряжения.

Параметр	Ед. измерения	Значение

Диапазон измеряемых токов	А	0...1
Диапазон измеряемых токов	А	0...5
Диапазон измеряемых токов	А	0...10
Диапазон измеряемых токов	А	0...20
Диапазон измеряемых токов	А	0...50
Диапазон измеряемых токов	А	0...100
Основная приведенная погрешность для частоты 50 Гц, не более	%	0,5
Полоса пропускания	Гц	20-5000
Диаметр отверстия под токовую шину	мм	10
Допустимая перегрузка по измеряемому току, разы		1,5
Нелинейность выходной характеристики, не более	%	0,2
Диапазон рабочих температур	°С	- 10(-40) … +80
Ток потребления	мА	5
Порог срабатывания	мА	10...1000
Номинальный выходной сигнал	В(мА)	~ 2
Габаритные размеры	мм	44х33х22
Масса	г	70

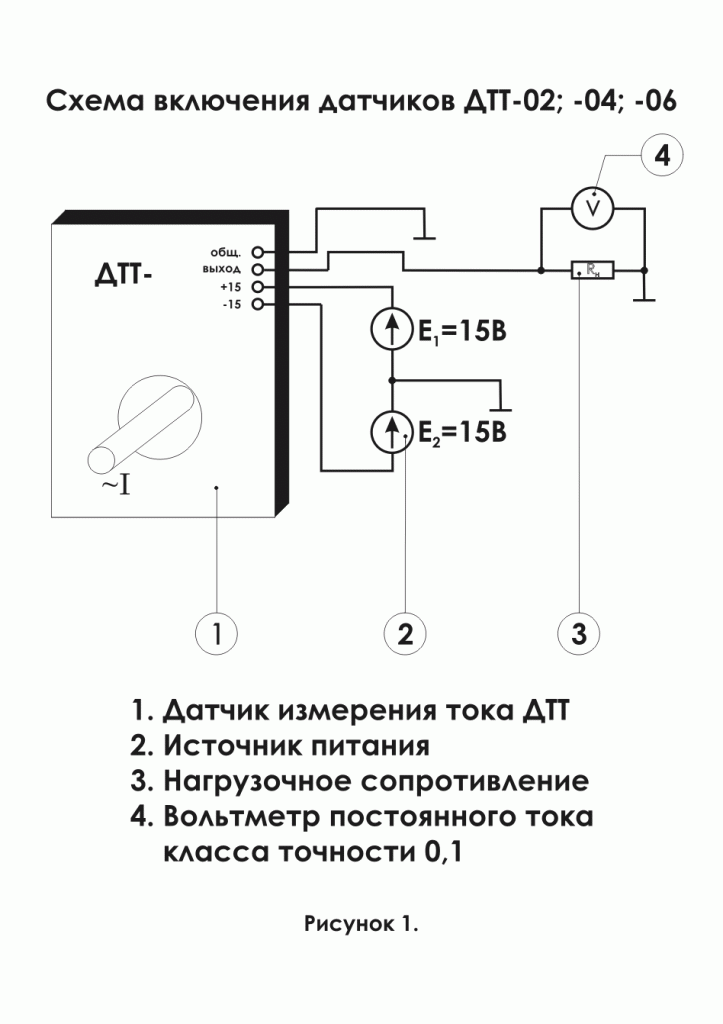

Измерительная схема выглядит следующим образом:

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
