Датчик тока ДТТ-02
ОПИСАНИЕ:

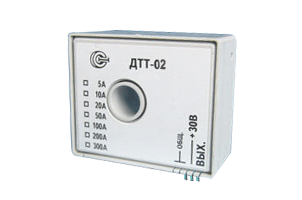

Датчики (преобразователи измерительные) ДТТ-02 предназначены
для преобразования переменного тока в постоянное
напряжение
Датчики ДТТ-02 предназначены
для измерения только переменного тока. Небольшие
габариты, невысокая цена и широкий спектр
значений измеряемого тока - от 5 до 300 Ампер -
позволяют найти для него широкое применение.
Датчик ДТТ-02 преобразует измеряемый переменный
ток в постоянное напряжение.
ОСОБЕННОСТИ
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- работа с однополярным питанием.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых токов |
А
|
0...5
|
| Диапазон измеряемых токов |
А
|
0...10
|
| Диапазон измеряемых токов |
А
|
0...20
|
| Диапазон измеряемых токов |
А
|
0...50
|
| Диапазон измеряемых токов |
А
|
0...100
|
| Диапазон измеряемых токов |
А
|
0...200
|
| Диапазон измеряемых токов |
А
|
0...300
|
| Допустимая перегрузка по измеряемому току, разы |
|
1,5
|
| Диапазон рабочих температур |
°С
|
- 10(-40) … 80
|
| Основная приведенная погрешность, не более |
%
|
0,5
|
| Нелинейность выходной характеристики, не более |
%
|
0,2
|
| Полоса пропускания |
Гц
|
20-5000
|
| Номинальный выходной сигнал |
В(мА)
|
+2
|
| Ток потребления |
мА
|
5
|
| Источник питания |
В
|
+15 … + 30
|
| Диаметр отверстия под токовую шину |
мм
|
12
|
| Габаритные размеры |
мм
|
58х48х30
|
| Масса |
г
|
100
|

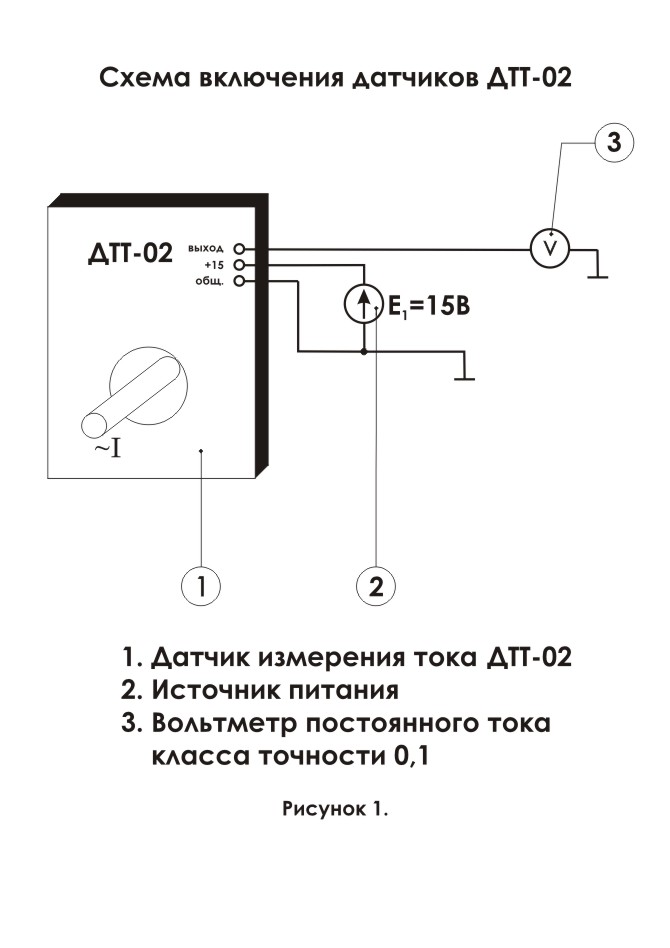

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-V) или CAN 2.0 (модуль ZET
7180-V). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
