LVDT Датчики перемещения / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
LVDT

Тип:
Датчики перемещения

ТУ:


Краткое тех. описание:


Цена LVDT:
Уточняйте по телефону или через обратную связь.

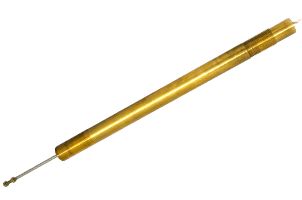

Датчики перемещения LVDT

LVDT

ОПИСАНИЕ:
  • диапазон измерений ± 0,5 м;

  • высокий диапазон температур и давления;

  • точность и надежность измерений.

LVDT-датчик преобразует прямолинейное перемещение объекта, с которым он связан механически, в электрический сигнал.

К отличительным особенностям LVDT-датчиков можно причислить очень большой динамический диапазон измеряемых перемещений (от десятков микрон до ±0,5 м) и возможность работать в самых жестких условиях эксплуатации. Первое следует из принципа действия, а второе — из конструктивного исполнения.

Линейные дифференциальные трансформаторы с переменным коэффициентом передачи (Linear Variable Differential Transformer - LVDT) являются точным и надежным средством для измерения линейного перемещения. Датчики преобразуют линейные перемещения объекта измерения в электрический сигнал, при подключении к нему измерительный модуль ZET 7111-L, то он в свою очередь будет преобразовывать и передавать данные с датчика на ПК.
Поскольку в датчиках применен принцип линейного переменного дифференциального трансформатора, что обеспечивает стабильность измерений. LVDT-датчики широко используются в механообработке, робототехнике, авиации и компьютеризированном производстве.

Параметр Ед. измерения Значение
Диапазон измерений

м

± 0,5

ОСОБЕННОСТИ
  • простота конструкции
  • хорошая линейность и воспроизводимость
  • широкий диапазон рабочих температур
  • отсутствие движущихся электрических контакт, которая обеспечивает долговечность
  • высокий диапазон температур и давления, подходящие для использования в промышленных условиях

LVDT-датчики обеспечивают хорошую точность, линейность, чувствительность и разрешение, а также работу без трения и высокую жесткость. LVDT датчики перемещения подключаются к регистрирующей аппаратуре (тензометрической станции ZET017-T8) , либо к интеллектуальным LVDT-датчикам ZET 7111‑L.

Параметр

Ед. изм.

Значение

WL/5mm-T

WL/10mm-T

RL300

RL600

Диапазон измерений

мм

0...5

0...10

0...300

0...600

Нелинейность

%

±0.2

±0.3

Класс защиты согласно EN 60529

IP67

Виброустойчивость

м/c2

150

100

Напряжение питания

В

2,5

3

Несущая частота

кГц

4.8

3

Диапазон температур

°C

-20...80

-40...120

Материал корпуса

нержавеющая сталь

Длина кабеля

м

3

до 100
