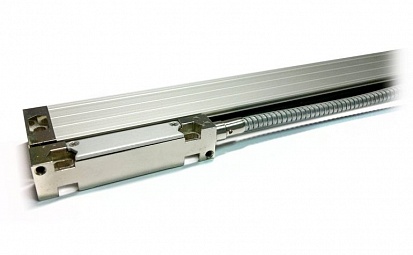

Датчик перемещений ЛИР-7М

ЛИР-7М

ОПИСАНИЕ:
  • Инкрементные линейные фотоэлектрические преобразователи перемещений

  • Длина измерения - от 70 до 1240 мм.

  • Дискретность - до 0,1 мкм.

  • Класс точности - 3,4,5 ГОСТ26242-90.

ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ ЛИР-7М
  • применение современной элементной базы;
  • для повышения надежности в конструкции считывающего узла используется один осветитель;
  • новая специальная форма сечения профиля лучше защищает от попадания СОЖ;
  • растровая шкала располагается под углом 45° относительно корпуса;
  • новая конструкция унифицированной считывающей головки упрощает монтаж преобразователя;
  • кабель в металлорукаве в базовой комплектации.
  • Параметр Ед. измерения Значение
    Длина перемещения

    мм

    70; 120; 170; 220; 270; 320; 70; 420; 470; 520; 570; 620; 720; 820; 920; 1020; 1140; 1240

    Напряжение питания

    В

    +5

    Выходной сигнал

    СТ (~11мкА)
    СН (~1 В)
    ПИ (TTL)

    Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН)

    мкм

    20;
    40

    Дискретность (только для выходных сигналов типа ПИ)

    мкм

    0,1
    0,5
    1
    2
    5
    10

    Класс точности

    3 кл ∆д(мкм) = 2+4,5ЧLизм(м)
    4 кл ∆д(мкм) = 5+8ЧLизм(м)
    5 кл ∆д(мкм) = 10+15ЧLизм(м)

    Вариант исполнения

    1 - Начало отсчета слева, кабель вправо
    2 - Начало отсчета слева, кабель влево
    3 - Начало отсчета справа, кабель вправо
    4 - Начало отсчета справа, кабель влево

    Максимально допустимая скорость измерительного перемещения

    м/мин

    120

    Максимальное ускорение измерительного перемещения

    м/с2

    30

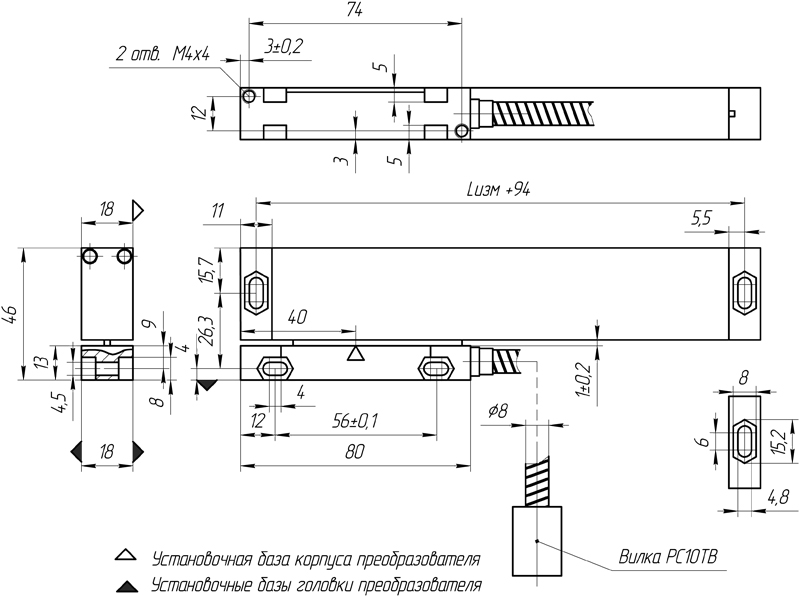

    Габариты датчиков перемещения ЛИР-7М
