Наименование:
ЛИР-14

Тип:
Датчик перемещений

ТУ:


Краткое тех. описание:


Цена ЛИР-14:
Уточняйте по телефону или через обратную связь.

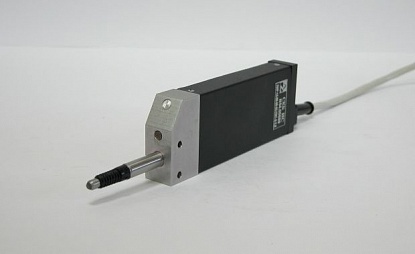

Датчик перемещений ЛИР-14

ЛИР-14

ОПИСАНИЕ:
  • Преобразователь линейного перемещения со штоком.

  • Принцип действия - фотоэлектрический.

  • Дискретность от 0,1 до 10 мкм.

  • Класс точности 2; 3.

  • Применяется при контактном методе измерения.

  • № 54714-13 в реестре СИ РФ.

Параметр Ед. измерения Значение
Ход штока - L изм, мм

мм

10
20

Напряжение питания

В

+5
+12
±12

Выходной сигнал

СТ (~11 мкА)
СН (~1 В)
ПИ (TTL)
ПИ (НTL)
СН (~8 В)

Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН)

мкм

20
40

Дискретность (только для выходных сигналов типа ПИ)

мкм

0,1
0,2
0,5
1
2
2,5
5
10

Класс точности

2 кл ∆д(мкм) = 1+2,5ЧLизм(м)
3 кл ∆д(мкм) = 2+4,5ЧLизм(м)

Интервал рабочих температур

°С

+5...+50

Масса (без кабеля)

кг

0,2

Максимально допустимая скорость измерительного перемещения

м/мин

60

Максимальное ускорение измерительного перемещения

м/с2

30

Измерительное усилие, max

Н

1,2

Допустимое радиальное усилие

Н

≤0,3

Максимальное ударное ускорение при t=11 мс

м/с2

150

Степень защиты от внешних воздействий

IP50; IP65

Вибрационное ускорение в диапазоне частот (55...2000) Гц

м/с2

≤50

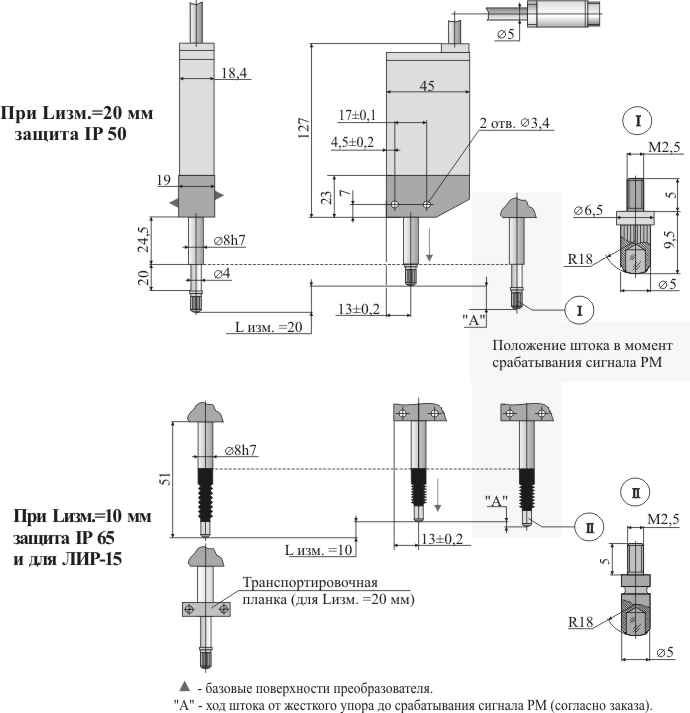

Габариты датчика перемещений ЛИР-14
