Наименование:
ТХА-6, ТХК-6

Тип:
Термопара

ТУ:


Краткое тех. описание:


Цена ТХА-6, ТХК-6:
Уточняйте по телефону или через обратную связь.

Термопара ТХА-6, ТХК-6

Термопара ТХА-6, ТХК-6

ОПИСАНИЕ:
  • для измерения температуры жидких, твердых и сыпучих сред во взрывоопасных зонах согласно классификации главы 7.3 ПУЭ, а также опасных по взрыву пылевых сред

  • продаются в составе цифровых датчиков температуры ZET 7020 и ZET 7120

Термопары ТХА-6 и ТХК-6 предназначены для измерения температуры жидких, твердых и сыпучих сред. Применяются во взрывоопасных зонах согласно классификации главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей газов, паров горючих жидкостей с воздухом категории IIA, IIB, IIC групп Т1-Т6 по ГОСТ 12.1.011, а также опасных по взрыву пылевых сред, имеющих температуру тления не ниже 135 °С (для тлеющих) или температуру самовоспламенения не ниже 135 °С (для нетлеющих пылей). № в реестре СИ РФ 21602-06.

Применяются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-6 И ТХК-6
Тип и вид исполнения Материал Степень защиты от пыли и влаги Диапазон измеряемых температур, °С Показатель тепловой инерции, сек Условное давление, МПа
Защитная арматура Головка
ТХА-6-1 12Х18Н10Т АГ-4В IP65 -40...800 20 (для И)
8 (для Н)
6,3
ТХК-6-1 -40...600
ТХА-6-2 12Х18Н10Т АГ-4В IP65 -40...800 20 (для И)
8 (для Н)
0,4
ТХК-6-2 -40...600
ТХА-6-3 12Х18Н10Т АГ-4В IP65 -40...800 10 (для И)
6 (для Н)
6,3
ТХК-6-3 -40...600

В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.

По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.

Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:

Тип термопары НСХ Материал термоэлектродов
положительный отрицательный
ТХА XA(K) хромель алюмель
ТХК XK(L) хромель копель

Положительный термоэлектрод маркируется красным цветом.

Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.

Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):

Тип термопары Класс Диапазон температур, °С Предел допускаемого
отклонения от НСХ, °С
ТХА 1 от -40 до 375 1,5
свыше 375 до 1000 0,004·|t|
2 от -40 до 333 2,5
свыше 333 до 1200 0,0075•|t|
ТХК 2 от -40 до 300 2,5
свыше 300 до 800 0,0075•|t|

где |t| – абсолютное значение температуры, °С

ОПИСАНИЕ

Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.

Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).

Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.

Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).

Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120 °С; из полиамида — до 80 °С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.

Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

подключение термопар

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

Схемы подключения цифровых датчиков температуры

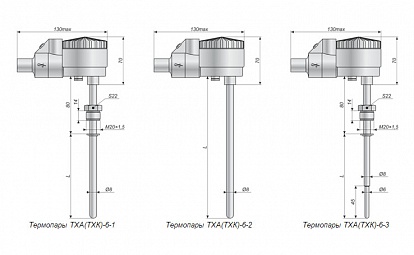

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТХА-6 И ТХК-6
Тип и вид исполнения Рабочий спай Класс допуска Монтажная длина L, мм
Количество Изоляция
ТХА-6-1 1, 2 И, Н 1, 2 120, 160, 200, 250, 320, 400, 500
ТХК-6-1 2
ТХА-6-2 1, 2 И ,Н 1, 2 200, 250, 320, 400, 500
ТХК-6-2 2
ТХА-6-3 1, 2 И ,Н 1, 2 120, 160, 200, 250, 320, 400, 500
ТХК-6-3 2
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ

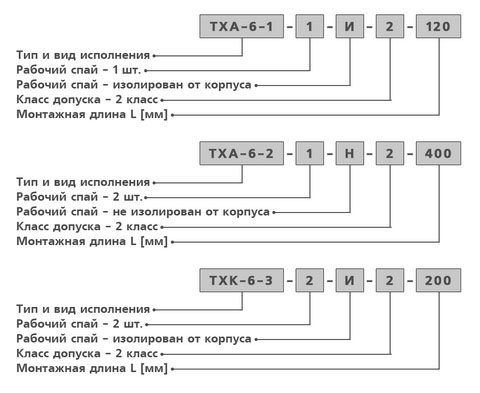

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:

Преобразователи термоэлектрические ТХА/ТХК
