Термопара ТТПП-53-1, ТТПР-53-1
ОПИСАНИЕ:
-
для измерения температуры газообразных химически неагрессивных и
агрессивных сред, не разрушающих защитную арматуру.
-
№ в реестре СИ РФ 23913-02
-
продаются в составе цифровых датчиков температуры ZET 7020 и ZET
7120
Термопары ТТПП-53-1 и ТТПР‑53-1 предназначены
для измерения температуры газообразных химически неагрессивных и агрессивных
сред, не разрушающих защитную арматуру. Термопары ТТПП-53-1 и ТТПР‑53-1 применяются
в составе интеллектуальных датчиков температуры ZET 7020 TermoTC-485 и ZET 7120
TermoTC-CAN.
Преобразователи термоэлектрические (термопары) ТТПП-53-1 и ТТПР‑53-1 внесены
в реестр СИ РФ под № 23913-02.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип и вид исполнения |
ТТПП-53-11 |
ТТПР-53-11 |
|
Материал защитной арматуры |
1,2-х канальный корунд |
|
Материал головки |
— |
|
Степень защиты от пыли и влаги |
IP00 |
|
Диапазон измеряемых температур |
0...1300(1600) °С |
600...1700 °С |
|
Показатель тепловой инерции |
1 с |
|
Условное давление |
0,4 МПа |
Средний срок службы – 2 года при номинальной температуре применения (при
изменении температуры от 1100 до 1700 °С срок службы составляет не более 1000
часов).
Обозначение НСХ
|
Тип термопары |
Обозначение НСХ |
|
ТТПП - термопара ПП (платинородий 10 - платина) |
S |
|
ТТПП - термопара ПП (платинородий 13 - платина) |
R |
|
ТТПР - термопара ПР (платинородий 30 -
платинородий 6) |
B |
Допускаемые отклонения от НСХ
|
Обозначение НСХ |
Класс допуска |
Рабочий диапазон
температур, °С |
Пределы допускаемых
отклонений от НСХ, °С |
|
ПП (S) |
1 |
0...1100 |
± 1,0 |
|
ПП (R) |
2 |
1100...1300 |
± 1,0 +0,003(t-1100) |
|
|
|
0...600 |
± 1,5 |
|
|
|
600...1300 |
0,0025•t |
|
ПР (В) |
2 |
600...1700 |
± 0,0025•t |
|
|
3 |
600...800 |
± 4,0 |
|
|
|
800...1700 |
± 0,0050•t |
Диаметр термоэлектродов
|
Тип термопары |
Диаметр термоэлектродов, мм |
|
ТТПП |
0,4 (0,5) для ПР-10 (+) и 0,5 для ПлТ (-)
0,4 (0,5) для ПР-13 (+) и 0,5 для ПлТ (-) |
|
ТТПР |
0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-) |
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

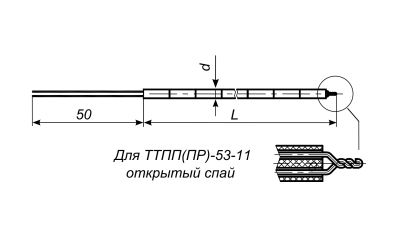

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТТПП(ТТПР)-53-11
|
Тип и вид исполнения |
ТТПП-53-11 |
ТТПР-53-11 |
|
Количество рабочих спаев |
1 |
|
Изоляция рабочего спая |
О (открытый спай) |
|
Класс допуска |
1, 2 |
2, 3 |
|
Монтажная длина L, мм |
320, 400, 500, 630, 800, 1000, 2500, 3150 |
|
Диаметр керамической части d, мм |
2,5; 4 |
По согласованию с Заказчиком монтажная длина может быть изменена.

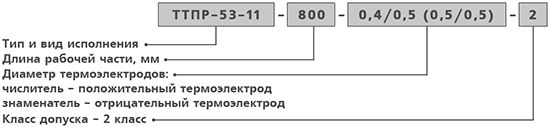

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ
При заказе термопары необходимо указать: тип и вид исполнения, количество
рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную
длину датчика. Например:
|
