Термометры технические ТПТ-3, ТМТ-3
ОПИСАНИЕ:
Термометры из платины технические ТПТ-3 и термометры из меди технические ТМТ-3
предназначены для измерения температуры малогабаритных подшипников (ТПТ-3-1,
ТМТ-3-1, ТПТ-3-2, ТМТ-3-2), поверхности твердых тел (ТПТ-3-3, ТМТ-3-3, ТПТ-3-4,
ТМТ-3-4, ТПТ-3-5, ТМТ-3-5, ТПТ-3-6, ТМТ-3-6, ТПТ-3-7, ТМТ-3-7) и жидких и
газообразных сред (ТПТ-3-5, ТМТ-3-5, ТПТ-3-6, ТМТ-3-6, ТПТ-3-7, ТМТ-3-7).
Применяются в составе интеллектуальных датчиков температуры ZET 7021
TermoTR-485 и ZET7121 TermoTR-CAN.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Диапазон температур |
°С
|
-50...+150
|
|
*Диапазон зависит от типа и вида исполнения.
Более подробно см. ниже |

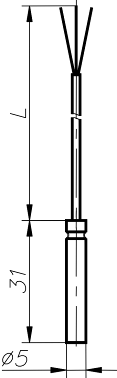

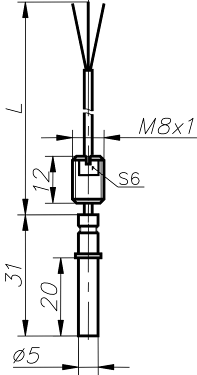

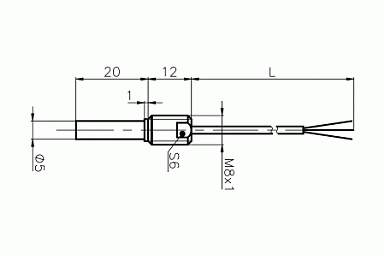

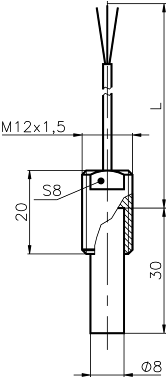

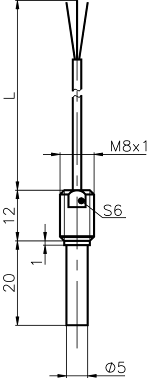

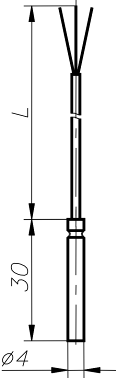

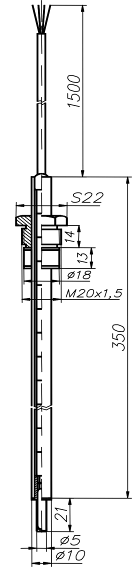

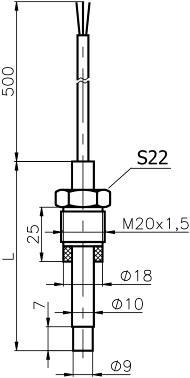

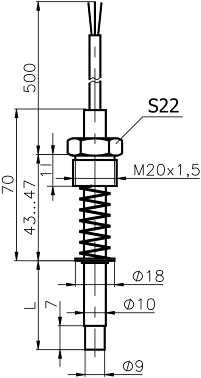

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ
При заказе термопреобразователя сопротивления
необходимо указать: тип и вид исполнения, НСХ,
класс допуска и монтажную длину датчика.
Например:
|
ТПТ-3-1,
ТМТ-3-1
|
ТПТ-3-2,
ТМТ-3-2
|
ТПТ-3-3,
ТМТ-3-3
|
|
ТПТ-3-4,
ТМТ-3-4
|
ТПТ-3-5,
ТМТ-3-5
|
ТПТ-3-6,ТМТ-3-6
|
|
ТПТ-3-7,
ТМТ-3-7
|
ТПТ-3-8,
ТМТ-3-8
|
ТПТ-3-9,
ТМТ-3-9
|
ОСОБЕННОСТИ
№ в реестре СИ РФ:
- Термометры из платины технические ТПТ-3 -
№15420-06;
- Термометры из меди технические ТМТ-3 -
№15422-06.

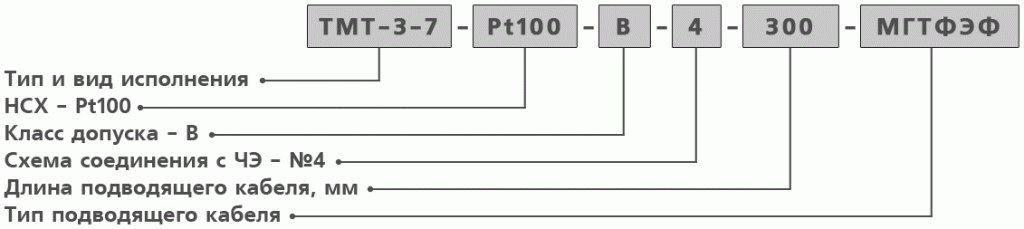

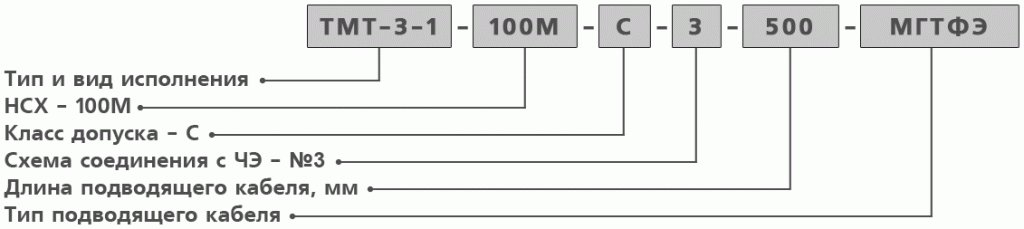

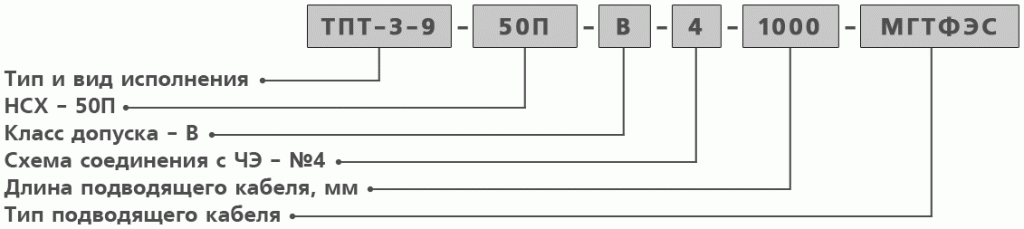

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ
При заказе термопреобразователи сопротивления в комментариях
необходимо указать: тип и вид исполнения, НСХ, класс допуска,
схему соединения, тип и длину подводящего кабеля. Например:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-3 И ТМТ-3
|
Тип и вид исполнения
|
Материал
|
Степень защиты от пыли и
влаги
|
Время термической реакции, с
|
Условное давление, МПа
|
|
Защитная арматура
|
Головка
|
|
ТПТ-3-1
|
Латунь ЛС59-1
|
кабель МГТФЭ
|
IP50
|
8
|
0,4
|
|
ТМТ-3-1
|
|
ТПТ-3-2
|
Латунь ЛС59-1
|
кабель МГТФЭ
|
IP50
|
8
|
0,4
|
|
ТМТ-3-2
|
|
ТПТ-3-3
|
12Х18Н10Т
|
кабель МТГФЭ
|
IP50
|
30
|
6,3
|
|
ТМТ-3-3
|
|
ТПТ-3-4
|
12Х18Н10Т
|
кабель МГТФЭ
|
IP50
|
30
|
0,4
|
|
ТМТ-3-4
|
|
ТПТ-3-5
|
Латунь ЛС59-1, 12Х18Н10Т
|
кабель МГТФЭ
|
IP50
|
8
|
0,4
|
|
ТМТ-3-5
|
|
ТПТ-3-6
|
Латунь ЛО62-1, 12Х18Н10Т
|
кабель МГТФЭФ, МГТФЭС
|
IP65
|
8
|
0,2
|
|
ТМТ-3-6
|
|
ТПТ-3-7
|
12Х18Н10Т
|
кабель МГТФЭФ
|
IP65
|
5
|
0,2
|
|
ТМТ-3-7
|
|
ТПТ-3-8
|
12Х18Н10Т
|
кабель МГТФЭФ
|
IP65
|
5
|
0,2
|
|
ТПТ-3-9
|
Латунь ЛО62-1, 12Х18Н10Т
|
кабель МГТФЭФ, МГТФЭС
|
IP65
|
8
|
0,2
|
|
ТМТ-3-9
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-3
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТПТ-3-1
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
5
|
20
|
|
ТПТ-3-2
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
8
|
30
|
|
ТПТ-3-3
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
9/10
|
60, 80, 100, 120, 160, 200, 250,
320
|
|
ТПТ-3-4
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
9/10
|
100, 120, 160, 200, 250, 320,
400
|
|
ТПТ-3-5
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
5
|
20
|
|
ТПТ-3-6
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
5
|
31
|
|
ТПТ-3-7
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
4
|
30
|
|
ТПТ-3-8
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
4
|
50
|
|
ТПТ-3-9
|
50П, 100П, Pt100, Pt500, Pt1000
|
В, С
|
-50...150
|
2, 3
|
5
|
20
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-3
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТМТ-3-1
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
5
|
20
|
|
ТМТ-3-2
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
8
|
30
|
|
ТМТ-3-3
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
9/10
|
60, 80, 100, 120, 160, 200, 250,
320
|
|
ТМТ-3-4
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
9/10
|
100, 120, 160, 200, 250, 320,
400
|
|
ТМТ-3-5
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
5
|
20
|
|
ТМТ-3-6
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
5
|
31
|
|
ТМТ-3-9
|
50М, 100М
|
В, С
|
-50...150
|
2, 3
|
5
|
20
|
Возможно исполнение термометров с НСХ 2х50П, 2х100П, 2хPt100,
2xPt500, 2xPt1000 и 2х50М, 2х100М со схемой соединения №5, №6,
№7. Масса термометров от 0,01 кг в зависимости от длины
монтажной части и кабеля.
Минимальная глубина погружения термометров:
- не менее длины монтажной части при ее длине до
60 мм
- 60 мм для остальных длин монтажной части
Длина монтажной части термометров может быть по согласованию
иной, но не менее 100 мм для НСХ 500П и не менее минимальной
монтажной длины конкретного типа термометров для остальных НСХ.
Длина кабеля для термометров ТПТ(ТМТ) -3-1, 3-2, 3-6, 3-7, 3-8,
3-9 выбирается из ряда L=500, 1000, 1500, 2000 мм. Возможно
изменение длины и типа подводящего кабеля (например, МГТФЭФ,
МГТФЭС).
|
