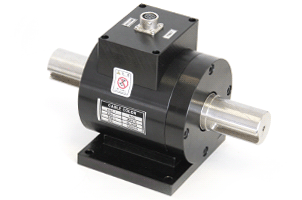

Датчики крутящего момента TRD

TRD

ОПИСАНИЕ:
  • контактный датчик для измерения крутящего момента на продолжительно вращающихся элементах;

  • номинальный диапазон 2 кгс*cм – 2 000 кгс*м;

  • номинальный выходной сигнал 1 мВ/В.

Датчик крутящего момента TRD может измерять момент на продолжительно вращающихся элементах. Платинированные контакты обеспечивают стабильность и точность измерений. Эта модель наиболее подходит для индустриальных измерений, в частности, при испытании двигателей и трансмиссий автомобилей.

Датчики крутящего момента TRDнапрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить  фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.

Параметр Ед. измерения Значение
Технические характеристики

Номинальный диапазон (н.д.)

2 кгс*cм - 2000 кгс*м

Номинальный выходной сигнал (н.с.)

1 мВ/В

Нелинейность (от н.с.)

%

0,3

Гистерезис (от н.с.)

%

0,2

Температурный коэффициент
для выходного синала (от н.д./10°С)

%

0,3

Температурный дрейф баланса нуля (от н.с./10°С)

%

0,2

Сопротивление

Ом

350 ± 1%

Сопротивление изоляции

МОм

200

Рекомендованное питание

В

10 (постоянный ток)

Допустимая перегрузка (от н.д.)

%

120

Кабель

Ø 7 мм, 4 жилы, 3 м

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRD

Датчик крутящего момента TRD подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.

Схема подключения датчика крутящего момента TRD-2KC
