TCN Датчик крутящего момента / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
TCN

Тип:
Датчик крутящего момента

ТУ:


Краткое тех. описание:


Цена TCN:
Уточняйте по телефону или через обратную связь.

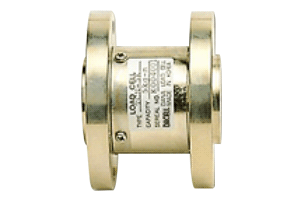

Датчик крутящего момента TCN

TCN

ОПИСАНИЕ:
  • статический датчик крутящего момента;

  • номинальный диапазон: 2 кгс*см – 2 000 кгс*м;

  • номинальный выходной сигнал 1 мВ/В.

Статические датчики крутящего момента TCN-1К предназначены для измерения скручивающих моментов без вращения системы, например, в муфтах электро- и пневмоинструмента

Датчики крутящего момента TCN-1К напрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить  фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.

Параметр Ед. измерения Значение
Технические характеристики

Номинальный диапазон (н.д.)

2 кгс*cм - 2000 кгс*м

Номинальный выходной сигнал (н.с.)

1 мВ/В

Нелинейность (от н.с.)

%

0,3

Нелинейность (от н.с.) для 0,1 кгс/м

%

0,5

Гистерезис (от н.с.)

%

0,3

Гистерезис (от н.с.) для 0,1 кгс/м

%

0,5

Повторяемость (от н.с.)

%

0,02

Температурный коэффициент для выходного синала (от н.д./10°С)

%

0,1

Температурный дрейф баланса нуля (от н.с./10°С)

%

0,1

Сопротивление

Ом

350 ± 1%

Сопротивление изоляции

МОм

2000

Рекомендованное питание

В

10 (постоянный ток)

Допустимая перегрузка (от н.д.)

%

120

Кабель

Ø 5,5 мм, 4 жилы

Длина кабеля

м

3

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TCN

Датчик крутящего момента TCN подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.

Схема подключения датчика крутящего момента TCN

Заказать TCN Датчик крутящего момента
