PS 02-01 Датчик давления / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
PS 02-01

Тип:
Датчик давления

ТУ:


Краткое тех. описание:


Цена PS 02-01:
Уточняйте по телефону или через обратную связь.

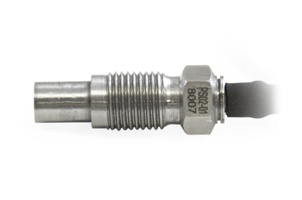

Датчик давления PS 02-01

PS 02-01

ОПИСАНИЕ:
  • регистрация высокоскоростных импульсных процессов.

  • измерение динамического давления в различных средах;

  • применение датчика в составе диагностических систем компрессоров, двигателей, турбин и других машинных механизмов;

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКОВ ИЗБЫТОЧНОГО ДАВЛЕНИЯ PS 02-01

ОСОБЕННОСТИ
  • Кварцевый чувствительный элемент;
  • Широкий динамический диапазон;
  • Долговременная стабильность;
  • Герметичное исполнение (возможность применения на глубине до 50 м).
Параметр Ед. измерения Значение
Полярность

положительная

Чувствительный элемент

кварц

Материал мембраны

нержавеющая сталь

Материал корпуса

нержавеющая сталь

Тип соединителя

10-32UNF/BNC

Кабель (длина определяется при заказе, стандартная 2 м)

встроенный

Масса (без кабеля и соединителя)

г

12

Чувствительность (± 20 %)

пКл/бар

4

Измеряемый диапазон

бар

1...2500

Резонансная частота

кГц

> 80

Нелинейность

%

< 2

Чувствительность к ускорению

бар/g

< 0,001

Температурный диапазон

°C

- 50...+ 200

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ PC 02-01 К АНАЛИЗАТОРУ СПЕКТРА ZET 017

Датчик PS 02-01 подключаются к анализаторам спектра ZET017 через внешний усилитель АС100.
