PS 01-01 Датчик пульсации давления / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
PS 01-01

Тип:
Датчик пульсации давления

ТУ:


Краткое тех. описание:


Цена PS 01-01:
Уточняйте по телефону или через обратную связь.

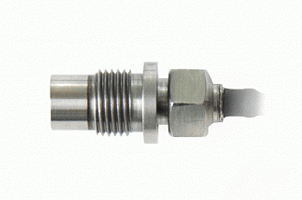

Датчик пульсации давления PS 01-01

PS 01-01

ОПИСАНИЕ:
  • измерение динамического давления в различных средах;

  • применение датчика в составе диагностических систем компрессоров, двигателей, турбин и других машинных механизмов;

  • регистрация высокоскоростных импульсных процессов.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ДАТЧИКОВ ИЗБЫТОЧНОГО ДАВЛЕНИЯ PS 01-01
  •


    ОСОБЕННОСТИ

    • Кварцевый чувствительный элемент;
    • Широкий динамический диапазон;
    • Долговременная стабильность;
    • Герметичное исполнение (возможность применения на глубине до 50 м).
    Параметр Ед. измерения Значение
    Масса (без кабеля и соединителя)

    г

    35

    Кабель (длина определяется при заказе, стандартная 2 м)

    встроенный

    Тип соединителя

    BNC

    Материал мембраны

    нержавеющая сталь

    Материал корпуса

    нержавеющая сталь

    Чувствительный элемент

    кварц

    Полярность

    положительная

    Температурный диапазон

    °C

    - 50...+ 200

    Чувствительность к ускорению

    бар/g

    < 0,001

    Нелинейность

    %

    < 2

    Резонансная частота

    кГц

    > 30

    Измеряемый диапазон

    бар

    0,1...250

    Чувствительность (± 20 %)

    пКл/бар

    20

    СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ PC 01-01 К АНАЛИЗАТОРУ СПЕКТРА ZET 017

    Датчик PS 01-01 подключаются к анализаторам спектра ZET017 через внешний усилитель АС100.
