Наименование:
АЦП ЦАП ZET 210

Тип:
Модули

ТУ:


Краткое тех. описание:


Цена АЦП ЦАП ZET 210:
Уточняйте по телефону или через обратную связь.

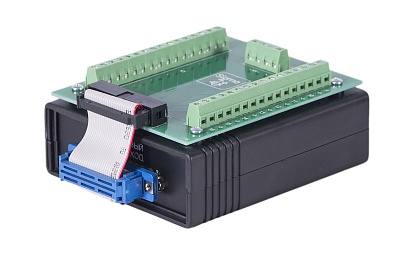

Модули АЦП ЦАП ZET 210

ZET 210

ОПИСАНИЕ:
  • Аналоговый вход (АЦП): 16 бит,

  • 16 синфазных / 8 дифференциальных каналов,

  • суммарная частота преобразования 500 кГц.

  • Аналоговый выход (ЦАП): 14 бит,

  • 2 синфазных канала,

  • суммарная частота преобразования 500 кГц.

Дополнительно измерительный прибор может комплектоваться флэш-накопителем. С этой опцией модуль ZET 210 превращается в автономный регистратор (с суммарной частотой дискретизации до 20 кГц). Сценарий записи (каналы, частота дискретизации, режим записи и т.д.) задается с компьютера программой автономный регистратор. При подаче питания на модуль от блока аккумуляторов или преобразователя 220 В→5 В, модуль работает автономно, без компьютера. Для последующей обработки записанных временных реализаций модуль АЦП-ЦАП подключается к ПК по шине USB 2.0 и работает в режиме воспроизведения сигналов из файлов.

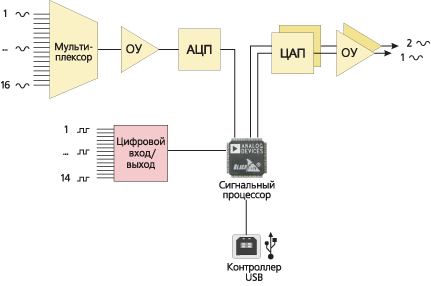

СТРУКТУРНАЯ СХЕМА МОДУЛЯ АЦП-ЦАП ZET 210 C ЦИФРОВЫМ ПОРТОМ

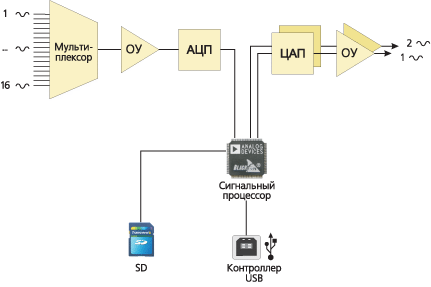

СТРУКТУРНАЯ СХЕМА МОДУЛЯ АЦП-ЦАП ZET 210 В РЕЖИМЕ АВТОНОМНОГО РЕГИСТРАТОРА


КРАТКОЕ ОПИСАНИЕ СТРУКТУРНОЙ СХЕМЫ МОДУЛЯ АЦП-ЦАП ZET 210

16-канальный мультиплексор коммутирует последовательно все выбранные каналы к одному операционному усилителю, через равные промежутки времени. После момента переключения каналов, от сигнального процессора поступает команда на начало преобразования для АЦП, по окончании преобразования АЦП поднимает флаг готовности данных преобразования и происходит прерывание в сигнальном процессоре. Сигнальный процессор сохраняет данные во внутренней памяти для дальнейшей передачи контроллеру USB или записи на флэш-диск. Данные из внутренней памяти сигнального процессора поступают на два независимых цифро-аналоговых преобразователя ЦАП. Выходной сигнал ЦАП формируется операционными усилителями.


ОСОБЕННОСТИ

Модуль АЦП/ЦАП ZET 210 предназначен для измерений параметров сигналов, поступающих с различных первичных преобразователей. Цифровой и аналоговый выходы могут использоваться в цепях управления различными исполнительными механизмами.

ПРИМЕНЕНИЕ АЦП-ЦАП ZET 210:
  • Измерение параметров сигналов в широком диапазоне частот.
  • Формирование сигналов для моделирования процессов.

Программное обеспечение ZETLAB BASE, поставляемое с данными модулями, позволяет приступить к процессу измерения и управления сразу после подключения модуля к персональному компьютеру. В него уже входят все необходимые программы для проведения испытаний и измерений по нескольким выбранным измерительным каналам, контроль измеряемых величин, вывод текущих измеряемых параметров на монитор ПК.

Модули ZET 210 могут работать автономно (без подключения к ПК) и вести запись сигналов на энергонезависимый накопитель.

Модули АЦП/ЦАП могут использоваться в качестве контроллеров систем сбора и обработки сигналов и управления подключенными устройствами.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовую комплектацию модуля АЦП-ЦАП входит:

  • Модуль АЦП-ЦАП ZET 210.
  • Кабель HighSpeed USB 2.0.
  • Клеммная колодка
  • Разъем DB-9 (ответная часть).
  • Разъем DB-25 (ответная часть).
  • Компакт-диск с драйверами и ПО.
  • Руководство оператора
  • Паспорт.
  • Инструкция по эксплуатации.
  • Групповая гальваническая развязка аналоговых входов/выходов относительно корпуса ПК (400 В).
Параметр Ед. измерения Значение


Аналоговый вход (АЦП)

Количество входов

синфазные / дифференциальные

16 / 8

Суммарная частота преобразования по всем включенным каналам

кГц

до 500*

Количество разрядов АЦП

16

Максимальное входное напряжение

В

±7

Входное сопротивление

кОм

2

Динамический диапазон

дБ

84

Максимальная неравномерность АЧХ
в частотном диапазоне 10 Гц...200 кГц

дБ

1

Защита входов при включенном питании

В

±30

Защита входов при выключенном питании

В

±30

Межканальное проникновение

дБ

-72

Входная емкость

пФ

20

* корректная работа в многоканальном режиме обеспечивается при суммарной частоте преобразования до 400 кГц


Аналоговый выход (ЦАП)

Количество выходов синфазных

2

Суммарная частота преобразования
по всем включенным каналам

кГц

до 500

Максимальное выходное напряжение

В

±2,5

Количество разрядов ЦАП

14



Цифровой вход/выход

Количество бит на вход/выход

бит

14

FIFO-буфер

кслов

16

Тип логики

TTL

При подключении опции автономного регистратора опция цифрового ввода-вывода для ZET 210 становится недоступной.


Автономный регистратор (опция)

Flash-накопитель

встроенный

Объём

Гб

2

Суммарная частота дискретизации по всем каналам

кГц

20

Время записи по всем каналам при максимально частоте дискретизации

ч

10,8



Дополнительные характеристики

Габаритные размеры

мм

90 х 110 х 35

Вес

кг

0,2

Тип разъема аналогового входа/выхода
(ответная часть входит в комплект)

DSUB DB-25

Тип разъема цифрового входа/выхода
(ответная часть входит в комплект)

DSUB DB-15
