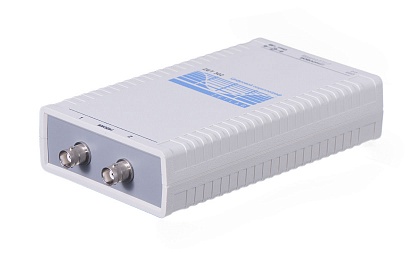

USB осциллограф ZET 302
ОПИСАНИЕ:
-
Полоса пропускания до 20 МГц.
-
Количество входных каналов: 2.
-
Эффективная частота до 500 Мвыб/с.
Подключение осциллографа к компьютеру
осуществляется по шине USB 2.0. Является
компактным прибором, умещающимся на ладони, что
позволяет экономить место в лаборатории.
Работа осуществляется через специализированную
программную среду ZETScope, поставляемую вместе
с прибором, эмулирующую работу с настольным
осциллографом. Математическая обработка сигналов
позволяет наблюдать спектр сигнала, оценивать
параметры сигнала: среднее значение,
среднеквадратическое значение, пиковое значение,
полный размах, частоту сигнала, время периода.
Дополнительные курсоры по вертикали и
горизонтали облегчают задачу измерения
индивидуальных параметров сигнала: время
нарастания, время спада.
Применение 50 мегагерцового аналогоцифрового
преобразователя и режима эквивалентной выборки
позволяет увеличить эффективную частоту до 500
Мвыб/с.
ОСОБЕННОСТИ
Возможности цифрового USB осциллографа ZET 302
- Высокая производительность;
- Частота дискретизации до 500 Мвыб/с в реальном
времени, полоса пропускания 20 МГц;
- 20 функций измерения, автоустановка драйверов
при первом запуске;
- FFT с возможностью выбора типа весового окна;
- Сложение и вычитание сигналов, интерполяция,
режим послесвечения,
X-Y график, синхронизация, спектральный анализ;
- Сохранение сигнала в графические редакторы
Microsoft Word или Excel;
- Подходит для использования с портативными
компьютерами;
- Размеры 115х180х35 мм.
- Может быть расположен как горизонтально, так и
вертикально. Занимает минимум площади стола.
Минимальные требования к персональному компьютеру:
- ОС: Windows XP ,Windows VISTA, Windows 7, 8;
- Процессор типа: Intel Pentium 4, D; Celeron D;
Core 2 Duo;
- Оперативная память не менее: 1 Гб; Операционная
система не ниже: Microsoft Windows XP
ServicePack 3;
- Шина USB: HighSpeed USB 2.0;
| Параметр |
Ед. измерения |
Значение |
|
| Количество входных каналов |
|
2
|
| Частота преобразования |
МГц
|
до 50
|
| Частота выборки |
Мвыб/с
|
до 500
|
| Полоса пропускания |
МГц
|
0..20
|
| Пропускная способность до 20 МГц |
дБ
|
-3
|
| Количество разрядов АЦП |
|
8
|
| Максимальное входное напряжение |
В
|
±50
|
| Потребляемая мощность |
Вт
|
5
|
| Питание |
В
|
+5
|
| Габариты, мм |
мм
|
115 х 180 х 35
|
| Вес, г |
г
|
400
|

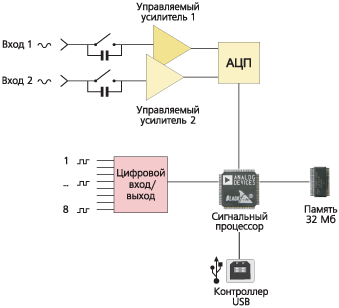

СТРУКТУРНАЯ СХЕМА ОСЦИЛЛОГРАФА ZET 302
|
