Шкаф ПРА

• встраивание в системы мониторинга, контроля и управления

Сейсмостанция в промышленном исполнении ZET048-I разработана для встраивания в системы мониторинга, контроля и управления:

• ZET048-I выполняется в металлическом корпусе для защиты от элекромагнитных наводок.
• Подключение к ПК и питание осуществляется по линии Ethernet, что упрощает создание распределенных измерительных систем.
• Синхронизация сейсмостанций может осуществляться по сигналам со спутников GPS/ГЛОНАСС или по протоколу PTP (стандарт IEEE1588).
• Сейсмостанция в промышленном исполнении ZET048-I имеет цифровой выход для выдачи сигнала типа "сухой контакт" по событию, например, при превышении уровня сигнала 6 баллов по шкале MSK-64.

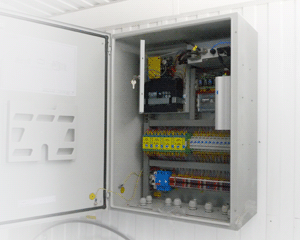

Оборудование таких систем (сейсмостанция, блоки питания, модули защиты, устройства для синхронизации и т.д.) устанавливается в единый корпус, который, при необходимости, может иметь герметичное (для защиты от пыли и влаги) или взрывозащищенное исполнение. Таким образом каждый узел системы представляет собой шкаф приемно-регистрирующей аппаратуры (ПРА).

Типичный состав шкафа ПРА:

1. Шкаф распределительный
2. Регистратор сейсмический цифровой ZET 048
3. Промышленный компьютер
4. Приемник спутниковой навигации
5. Барьер грозозащиты
6. Барьер искрозащиты
7. Устройства для защиты от импульсных перенапряжений и помех телекоммуникационного оборудования
8. Коммутационный блок
9. Автомат защиты
10. Плата реле
11. Резервированный источник питания с аккумулятором
12. 2-канальный блок питания

Внешние устройства, подключаемые к шкафам ПРА:

1. Сейсмоприёмники
2. Антенны GPS/ГЛОНАСС
