ZET 7060-G Цифровой генератор / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ZET 7060-G

Тип:
Цифровой генератор

ТУ:


Краткое тех. описание:


Цена ZET 7060-G:
Уточняйте по телефону или через обратную связь.

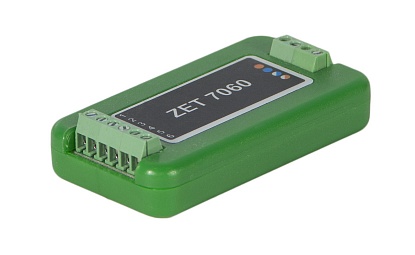

Цифровой генератор ZET 7060-G

ZET 7060-G

ОПИСАНИЕ:
  • цифровой выход: цифровой генератор (ШИМ-регулирование), 0/5 В, время реакции 1 мс

  • передача данных осуществляется по интерфейсу RS-485, используя протокол Modbus.

  • одноканальный цифровой генератор c возможностью изменения скважности от 0 до 100%

Параметр Ед. измерения Значение
Количество каналов

4

Уровень сигнала

В

5

Частота дискретизации

МГц

5

Максимальный выходной ток

мА

50

Выходное питание

В

5

Интерфейс передачи данных

RS-485

Питание устройства

В

от 7 до 24

Рабочий диапазон температур

°C

-40...+100

Габаритные размер

мм

65 х 34 х 14

Масса

г

35

ОСОБЕННОСТИ

ZET 7060-G DigitalGenerator-485 - одноканальный цифровой генератор c возможностью изменения скважности от 0 до 100%. Запуск производится как от внешнего цифрового сигнала, так и с помощью команды, полученной по сети RS-485.

Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070. Количество подключаемых датчиков подключаемых к модулю ZET 7070 при использовании внутреннего блока питания ZET 7070 не более 4, при использовании внешнего блока питания не более 60. Программное обеспечение ZETLAB поддерживает подключение до 1024 модулей к одному компьютеру. Управляющие модули также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

На рисунках ниже представлен внешний вид модуля ZET 7060-G DigitalGenerator-485 со стороны подключения к измерительной сети и схема подключения к измерительной сети.


ZET 7060-G DigitalGenerator-485. Сторона подключения к измерительной сети.

ZET 7060-G DigitalGenetator-485. Схема подключения к измерительной сети.
