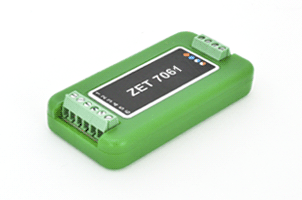

Управляющий модуль «сухой» контакт ZET 7061
ОПИСАНИЕ:
-
сухой контакт: гальванически развязанное реле, 0/500 В
-
передача данных осуществляется по интерфейсу RS-485, используя
протокол Modbus.
-
двухканальный управляющий модуль «сухой» контакт
ZET 7061 DryContact-485 - двухканальный управляющий модуль «сухой» контакт. Для
подключения управляющих модулей к системам ZETLAB и ZETVIEW используется
преобразователь интерфейса ZET 7070. Управляющие модули также могут подключаться
к любой системе, использующей протокол Modbus по интерфейсу RS-485.
Управляющие устройства могут комплектоваться цифровыми датчиками для организации
обратной связи.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество каналов |
|
4
|
|
Изоляция |
В
|
500
|
|
Максимальный ток |
А
|
1
|
|
Сопротивление в замкнутом состоянии |
мОм
|
20
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Выходное питание |
В
|
5
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размер |
мм
|
84 х 45 х 14
|
|
Масса |
г
|
50
|
СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
На рисунках ниже представлен внешний вид модуля ZET 7061 DryContact-485 со
стороны подключения к измерительной сети и схема подключения к измерительной
сети.
|
Сторона подключения к
измерительной сети. |
Схема подключения к
измерительной сети. |
|
