ZET 7111-L Цифровой LVDT датчик / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ZET 7111-L

Тип:
Цифровой LVDT датчик

ТУ:


Краткое тех. описание:


Цена ZET 7111-L:
Уточняйте по телефону или через обратную связь.

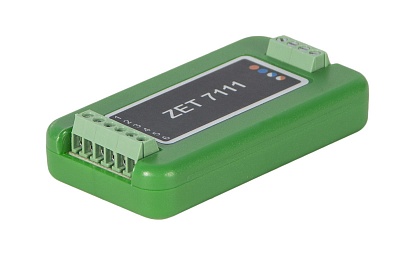

Цифровой LVDT датчик ZET 7111-L

ZET 7111-L

ОПИСАНИЕ:
  • цифровой датчик, передающий измеренные значения перемещения по интерфейсу CAN

  • измеряемый параметр: перемещение

  • тип первичного преобразователя: LVDT-датчик

ZET 7111-L LVDT-CAN — цифровой LVDT датчик перемещения. Не требует специальных настроек. Измерения начинаются сразу после подачи питания. Измеренные значения перемещения передаются в цифровом виде по интерфейсу CAN.

Цифровой LVDT датчик состоит из первичного преобразователя (LVDT-датчик) и измерителя (модуль ZET 7111-L LVDT-CAN). LVDT-датчик преобразует прямолинейное перемещение объекта, с которым он связан механически, в электрический сигнал. Измеритель преобразует сигнал с LVDT-датчика в значения перемещения.

Параметр Ед. измерения Значение
Измеряемый параметр

перемещение

Типы измерений

контактный

Тип подключаемых датчиков

LVDT-датчик

Диапазон измерений

зависит от типа первичного преобразователя

Частота опроса

Гц

50, 250, 625, 1250

Интерфейс передачи данных

CAN

Питание мостовых схем

переменным напряжением

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Питание устройства

В

от 9 до 24

Тип разъёма для подключения первичного преобразователя

Клеммы

Потребляемая мощность

Вт

0,6

Габаритные размеры

мм

65 х 34 х 14

Рабочий диапазон температур

°C

-40...+100

Масса

г

35

СХЕМЫ ИЗМЕРЕНИЙ ZET 7111-L LVDT-CAN TENSOMETER-CAN

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество датчиков подключаемых к одному модулю ZET 7174 — не более 4. Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру.


Cторона подключения к измерительной сети.



Схема подключения к измерительной сети.
