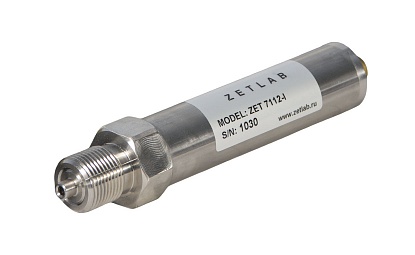

Цифровой датчик избыточного давления ZET 7112-I PRESSURE-CAN

ZET 7112-I

ОПИСАНИЕ:
  • датчик с цифровым выходом CAN

  • тип первичного преобразователя: встроенный датчик избыточного давления

  • для использования в системах контроля и регулирования

Функциональные узлы цифрового датчика избыточного давления ZET 7112-I Pressure-CAN — первичный преобразователь и измерительный модуль — объединены в один корпус, благодаря чему оцифровка сигнала с преобразователя осуществляется на минимальном расстоянии от него, что значительно снижает вклад помех в результат измерений.

Цифровые датчики избыточного давления ZET 7112-I Pressure-CAN идеальны для построения распределенных измерительных сетей, поскольку не требуют использования дорогих кабелей для организации сети.

При первичной и периодической калибровке параметры цифрового датчика избыточного давления ZET 7112-I Pressure-CAN сохраняются в памяти устройства, что значительно упрощает работу с ним. Для проведения измерений не нужно настраивать датчик, он начинает работу сразу после подачи питания, и выдаёт значения измеряемого давления, поэтому последующей обработки сигналов также не требуется. Результаты измерений могут использоваться для автоматического и регулирования уровня давления в системах управления.

ОБЛАСТИ ПРИМЕНЕНИЯ

Цифровые датчики избыточного давления ZET 7112-I Pressure-CAN рекомендуются к применению в сфере ЖКХ, энергетике, металлургии, химической и пищевой промышленности, в системах контроля утечек.

ОСОБЕННОСТИ

Цифровой датчик ZET 7112 внесен в Госреестр СИ РФ под № 55763-13.

Параметр Ед. измерения Значение
Метрологические характеристики

Измеряемая физическая величина

избыточное давление

Верхний предел диапазона измерений давления

МПа

0,6; 6; 60

Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины)

Па

1, 10 (для 60 МПа)

Погрешность измерения

— абсолютная (от верхнего предела диапазона измерений)

%

0,1

— относительная (от измеряемой величины)

%

0,1

— дополнительная (от изменения температуры)

% /10°С

0,1

Диагностика параметров

контроль питания, контроль качества данных, контроль целостности чувствительного элемента

Технические характеристики

Частота обновления данных

Гц

1, 5, 25, 100, 200

Интерфейс

Интерфейс передачи данных

CAN

Скорость обмена

кбит/с

100, 300, 1000

Защита по интерфейсным входам:

— перенапряжения (ток 1 A)

В

19

— импульсная (350 Вт, 8/20 мкс)

В

28

Эксплуатационные характеристики

Питание устройства

В

от 9 до 24

Потребляемый ток при напряжении 12 В

мА

до 40

Защита от переполюсовки

есть

Габаритные размеры

мм

?34х190

Масса

г

380

Температурный диапазон эксплуатации

°C

-40...+100

Рабочая среда

жидкости и газы неагрессивные к титановым сплавам и нержавеющим сталям

Перегрузка по давлению

1,5 * Верхний предел измерения давления

Дополнительная информация

Синхронизация

Преобразователь интерфейса синхронизирует цифровые датчики между собой. Это позволяет наблюдать взаимное влияние в различных точках измерения. На скорости обмена по CAN 1000 кбит/с точность синхронизации составляет ±1 мкс

Цифровые датчики избыточного давления ZET 7112-I Pressure-CAN поставляются в комплекте с кабелем без соединителя со стороны подключения к измерительной сети и четырехконтактным разъёмом со стороны подключения к датчику. Обозначение контактов соединителя датчика давления и ответного разъема кабеля представлены на рисунках ниже. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Примечание: цифровой датчик давления во взрывозащищенном исполнении имеет неразъемный кабель, соединенный через гермоввод. Маркировка жил кабеля и схема подключения к измерительной сети соответствуют таблице и рисунку ниже.



Обозначение контактов
разъема датчика



Обозначение контактов
ответного разъема кабеля



Номер контакта

Обозначение

Цвет проводника кабеля

1

+(9...24)B

оранжевый

2

CAN 2.0 линия "А"

синий

3

CAN 2.0 линия "B"

бело-синий

4

GND

бело-оранжевый




Схема подключения датчика давления
к измерительной сети

ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

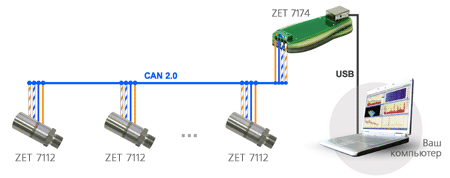

Для подключения измерительных сетей к системами ZETLAB или ZETVIEW используется преобразователь интерфейса USB-CAN ZET 7174. К одному модулю ZET 7174 можно подключать до 4-х датчиков. На рисунке ниже представлена структура распределенной измерительной сети на базе цифровых датчиков избыточного давления ZET 7112-I Pressure-CAN.


В комплекте с управляющими модулями, цифровые датчики могут использоваться для точного поддержания заданных параметров в различных технологических процессах.
