ZET 7120 Цифровой термодатчик / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ZET 7120

Тип:
Цифровой термодатчик

ТУ:


Краткое тех. описание:


Цена ZET 7120:
Уточняйте по телефону или через обратную связь.

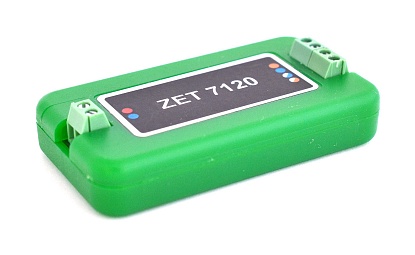

Цифровой термодатчик ZET 7120

ZET 7120

ОПИСАНИЕ:
  • датчик с цифровым выходом CAN

  • измеряемый параметр: температура

  • тип первичного преобразователя: термопара (R, S, B, J, Т, E, K, N, A1, A2, A3, L, M)

  • простое и быстрое измерение температуры без необходимости настройки измерительных каналов и обработки данных

Измерительный модуль ZET 7120 TermoTC-CAN совместно с термопарой образуют цифровой датчик температуры.

Модуль ZET 7120 TermoTC-CAN осуществляет преобразование сигнала с датчика в значения температуры. Полученные значения температуры передаются по интерфейсу CAN. Таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов.

Тип термопары выбирается в соответствии с особенностями решаемой задачи: требуемому диапазону измерений и точности, условиями эксплуатации.

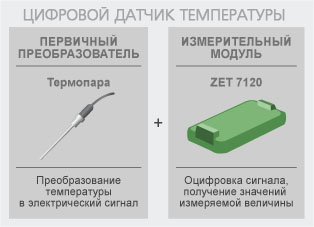

Цифровой датчик температуры


ПОДДЕРЖИВАЕМЫЕ ТИПЫ ТЕРМОПАР
Обозначение промышленного термопреобразователя Обозначение типа термопары по международной классификации Класс допуска Диапазон измерений, ° С Пределы допускаемых отклонений ТЭДС от НСХ ±”t, ° С
ТПП S, R 2 От 0 до 600
Св. 600 до 1600
1,5
0,0025t
1 От 0 до 1100
Св. 1100 до 1600
1,0
1,0+0,003(t-1100)
ТПР B 3 От 600 до 800
Св. 800 до 1800

0,005t
2 От 600 до 1800 0,0025t
ТХК L 3 От -200 до -100
Св. -100 до +100
1,5+0,01|t
2,5
2 От -40 до +360
Св. 360 до 800
2,5
0,7+0,005t
ТХКн E 3 От -200 до -167
Св. -167 до +40
0,015|t
2,5
2 От -40 до +333
Св. 333 до 900
2,5
0,0075t
1 От -40 до +375
Св. 375 до 800
1,5
0,004t
ТХА, ТНН K,N 3 От -250 до -167
Св. -167 до +40
0,015|t
2,5
2 От -40 до +333
Св. 333 до 1300
2,5
0,0075t
1 От -40 до +375
Св. 375 до 1300
1,5
0,004t
ТMК T 3 От -200 до -66
Св. -66 до +40
0,015|t
1,0
2 От -40 до +135
Св. 135 до 400
1,0
0,0075t
1 От -40 до +125
Св. 125 до 350
0,5
0,004t
ТЖК J 3 От 0 до 333
Св. 333 до 900
2,5
0,0075t
2 От -40 до +375
Св. 375 до 750
1,5
0,004t
ТМК M От -200 до 0
Св. 0 до 100
1,3+0,001|t
1,0
ТВР A-1, A-2, A-3 3 От 1000 до 2500 0,007t
2 От 1000 до 2500 0,005t
ОСОБЕННОСТИ

Измерительный модуль ZET 7120 внесён в реестр средств измерений под № 52802-13

Параметр Ед. измерения Значение
Метрологические характеристики

Измеряемая физическая величина

температура

Минимальное значение температуры

°С

-270 (в зависимости от используемой термопары)

Максимальное значение температуры

°С

2500 (в зависимости от используемой термопары)

Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины)

°С

0,001

Погрешность измерения

— абсолютная (с термопарой типа T, класс допуска 1)

°С

0,5

— относительная (от измеряемой величины)

%

0,05

— дополнительная (от изменения температуры)

% /10°С

0,05

Диагностика параметров

контроль питания, контроль качества данных, проверка целостности термопары, калибровка измерительной части

Технические характеристики

Тип подключаемых термопар

R, S, B, J, Т, E, K, N, A1, A2, A3, L, M

Частота выдачи данных

Гц

1; 4

Компенсатор холодного спая

есть, встроенный

Интерфейс

Интерфейс передачи данных

CAN

Скорость обмена

кбит/с

100, 300, 1000

Защита по интерфейсным входам:

— перенапряжения (ток 1 A)

В

19

— импульсная (350 Вт, 8/20 мкс)

В

28

Эксплуатационные характеристики

Питание устройства

В

от 9 до 24

Потребляемый ток при напряжении 12 В

мА

до 40

Защита от переполюсовки

есть

Габаритные размеры

мм

71x39x17

Масса

г

30

Температурный диапазон эксплуатации модуля*

°C

от -40 до +100

*рабочий диапазон измерения датчика определяется характеристиками подключаемой термопары

РАЗЪЁМЫ МОДУЛЯ ZET 7120 TERMOTC-CAN


Схема подключения термопары




Схема подключения к измерительной сети.

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ПК

Подключение к ПК может осуществляться по USB, Ethernet, Wi-Fi, GSM, данные также могут передаваться по радиоканалу - см. раздел Преобразователи интерфейсов. В комплект поставки преобразователей интерфейсов входит программное обеспечение ZETLAB, значительно расширяющее возможности использования цифровых датчиков температуры.

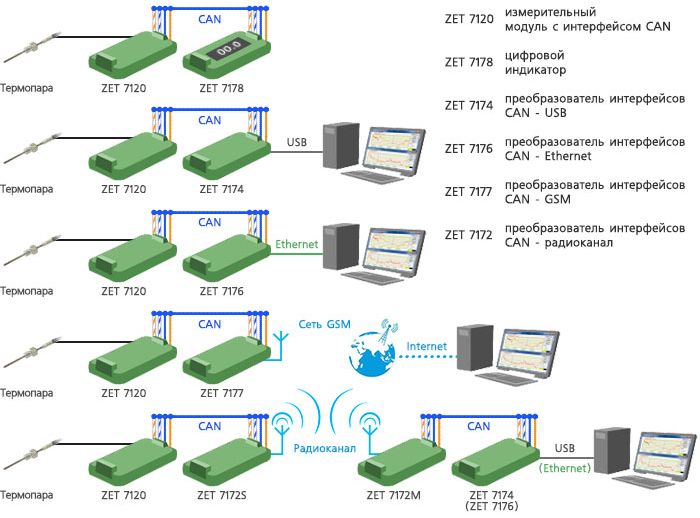

Варианты подключения цифрового датчика температуры к ПК


ПОСТРОЕНИЕ ИЗМЕРИТЕЛЬНОЙ СЕТИ

Цифровые датчики идеально подходят для построения распределённых систем мониторинга и регулирования температуры. Поскольку обработка сигнала производится в непосредственном месте измерения, это существенно повышает точность измерений, а для передачи данных могут использоваться более дешёвые кабели.

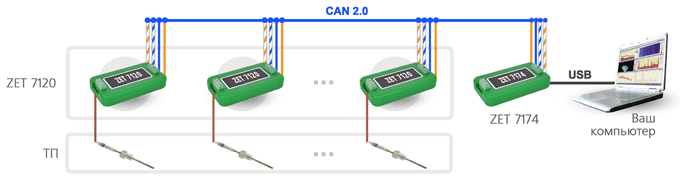

Схема распределённой системы мониторинга

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЯ В ZELTAB

Цифровые датчики могут работать автономно, например, в автоматизированной системе регулирования температуры, а также в системах мониторинга. Для задания сценария работы приборов, а также отображения результатов на ПК используется программное обеспечение ZETLAB SENSOR, которое поставляется с преобразователями интерфейса.

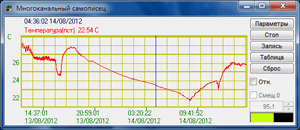

Результаты измерений в ZETLAB

СИСТЕМЫ С ОБРАТНОЙ СВЯЗЬЮ (РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ)

Совместное использование цифровых датчиков и контроллеров позволяет строить системы управления, автоматизированные комплексы и различные регуляторы.
