Цифровой датчик акустичеcкой эмиссии ZET 7140-E
ОПИСАНИЕ:
-
цифровой датчик, передающий результаты измерений по интерфейсу
CAN
-
измеряемый параметр: параметры акустической эмиссии
-
тип первичного преобразователя: преобразователь акустической
эмиссии

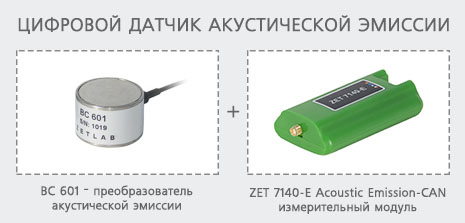

Цифровой датчик акустической эмиссии состоит из преобразователя акустической

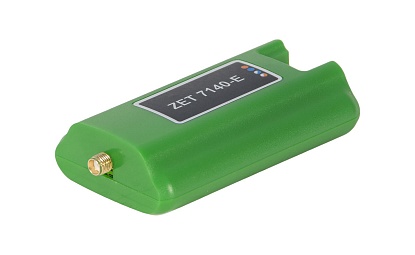

эмиссии ВС 601 и измерительного модуля ZET 7140-E Acoustic Emission-CAN, который
оцифровывает сигнала с преобразователя и выдаёт значения параметров акустической
эмиссии в цифровом виде по интерфейсу CAN.
Параметры преобразователя устанавливаются в памяти модуля ZET 7140-E Acoustic
Emission-CAN, таким образом, использование цифровых датчиков избавляет
пользователя от необходимости настройки измерительных каналов. Еще одним
преимуществом использования цифровых датчиков является то, что с выхода
передаются готовые данные, не требующие дополнительной обработки.
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ АКУСТИЧЕСКОЙ ЭМИССИИ
-
Максимальное соотношение
эффективность/стоимость.
-
Решена проблема электромагнитный
наводок, остро стоящая в промышленных условиях - обнаружение и
расчет параметров акустико-эмиссионных процессов производится
непосредственно возле первичного преобразователя.
-
Возможность объединения в цифровую
сеть нескольких датчиков с синхронизацией по времени дает
возможность не только обнаружить, но и оценить пространственные
характеристики акустических волн.
-
SCADA система сбора и обработки
информации позволяет гибко (под особенности конкретного объекта)
конфигурировать комплекс.
-
Дистанционность метода — возможность
проводить контроль на значительном удалении оператора от
исследуемого объекта.
-
Диапазон рабочих частот от 10 кГц до
5 МГц. Это означает, что обнаружение события и расчёт его
параметров может производиться в данном диапазоне частот (от 10
кГц до 5 МГц).
-
С выхода модуля ZET 7140-E
AcousticEmission-CAN передаются следующие параметры сигнала:
MARSE, амплитуда, число осцилляций, длительность, время
нарастания, время поступления сигнала.
-
Скорость обработки импульсов АЭ —
более 10000 событий/сек. на каждый канал.
-
Встроенный усилитель КУ=100. КУ
может быть другим по заказу.
-
Пороговый уровень задаётся
программно.
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
-
Нефтегазовая и химическая
промышленность.
-
Трубопрокатные и металлургические
предприятия.
-
Тепловая и атомная энергетика.
-
Железнодорожный транспорт.
-
Подъемные сооружения.
-
Мостовые конструкции.
-
Авиационно-космическая техника.
-
Бетонные и железобетонные
сооружения.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
амплитуда (мВ), скорость нарастания (В/с)
|
|
Тип подключаемых датчиков |
|
преобразователи акустической эмиссии
|
|
Интерфейс передачи данных |
|
CAN
|
|
Частота выдачи данных |
|
по событию
|
|
Полоса пропускания |
кГц
|
15...2000
|
|
Частота дискретизации |
МГц
|
4,8
|
|
Скорость обмена |
кБит/с
|
100, 200, 300, 600, 1000
|
|
Синхронизация |
|
по протоколу Precision Time Protocol (PTP)
|
|
Тип разъёма для подключения датчика |
|
SMA
|
|
Фильтрация событий |
|
по скорости нарастания и по амплитуде
|
|
Порог обнаружения |
мВ
|
0,5...10
|
|
Входное сопротивление |
кОм
|
10
|
|
Входной диапазон |
мВ
|
±10
|
|
Пиковое значение шума |
мкВ
|
100
|
|
Усиление |
|
100
|
|
Форма сигнала |
|
раз в секунду
|
|
Пиковое значение (для оценки уровня шумов) |
|
раз в секунду
|
|
Быстродействие |
событий/с
|
до 4000
|
|
Защита от переплюсовки |
|
есть
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Контроль питания |
|
есть
|
|
Качество данных |
|
есть
|
|
Проверка целостности чувствительного элемента |
|
есть
|
|
Снятие АЧХ |
|
есть
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
1,5
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размеры |
мм
|
83 x 37 x 14
|
|
Масса |
г
|
40
|

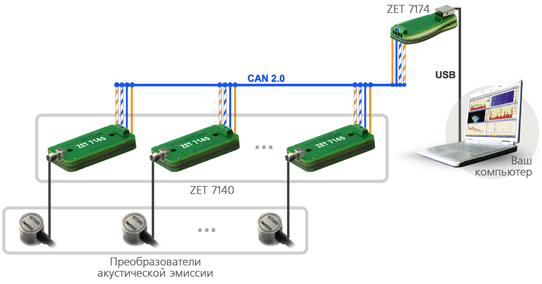

СОСТАВ ИЗМЕРИТЕЛЬНОЙ СЕТИ
Первичные преобразователи ВС 601
Измерительные модули ZET 7140-E
Преобразователь интерфейсов CAN в USB ZET
7174 или CAN в Ethernet ZET
7176
ПК с программным обеспечением ZETLAB SENSOR, ключ
ZETKEY для активации ПО.
Wi-Fi роутер или модули ZET 7172M и ZET7172S — при
необходимости беспроводного обмена
Распределенная измерительная сеть
|
