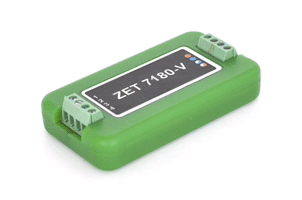

Измерительный модуль ZET 7180-V для датчиков с выходом 0-10 В
ОПИСАНИЕ:
-
тип первичного преобразователя: датчики с выходом по напряжению
0-10 В
-
измеряемый параметр: универсальный (давление, влажность, расход
газа и т.д.)
-
передающий измеренные значения в цифровом виде по интерфейсу CAN
Измерительный модуль ZET 7180V Meter-0-10-CAN совместно с датчиком с выходом
по напряжению образуют цифровой датчик для измерения различных параметров.
Первичный преобразователь (датчик с выходом по напряжению) осуществляет
преобразование физической величины в электрический сигнал, измерительный модуль
— оцифровывает этот сигнал и выдаёт значения измеряемой величины в цифровом
виде. Результаты измерений передаются по интерфейсу CAN 2.0.
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ
- измерительный модуль устанавливается
максимально близко к датчику (или встраивается в корпус датчика)
и оцифровка сигнала осуществляется в непосредственной близости к
чувствительному элементу, что снижает влияние помех на результат
измерений;
- настройки цифрового датчика
сохраняются в памяти измерительного модуля, что позволяет
приступать к измерениям сразу после подачи питания, без настроек
измерительных каналов;
- с выхода цифрового датчика выдаются
готовые данные, т.е. значения измеряемой величины, поэтому
дополнительной обработки данных не требуется;
- для организации распределенных
измерительных сетей на базе цифровых датчиков не потребуются
дорогие кабели, поскольку передача данных осуществляется в
цифровом виде.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
давление, влажность, расход газа и т.д.*
|
|
Частота выдачи данных |
Гц
|
10,50,100,200,400
|
|
Интерфейс передачи данных |
|
CAN
|
|
Типы подключаемых датчиков |
мА
|
датчик с выходом по напряжению 0?10; -5 ? 5
|
|
Питание для датчика |
В
|
24
|
|
Максимальная относительная погрешность измерения |
%
|
< 1
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размеры |
мм
|
65 x 34 x 14
|
|
Масса |
г
|
35
|
|
*определяется типом подключаемого датчика |

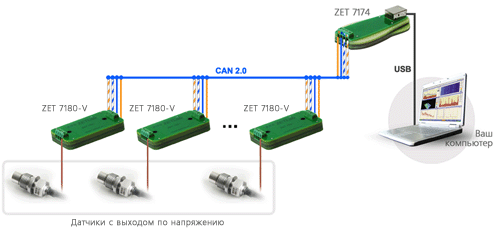

На базе цифровых датчиков ZET 7180-V Meter010CAN строятся распределенные
измерительные сети. Для подключения измерительной сети к системам ZETLAB и
ZETVIEW используется преобразователь интерфейса. Программное обеспечение ZETLAB
поддерживает подключение до 200 датчиков к одному компьютеру. Измерительные сети
также могут подключаться к любой системе по интерфейсу CAN 2.0.
|
