- Описание
- Технические данные
Наименование:
ZET 7160-RS
Тип:
Модуль пид-управления шаговым двигателем
ТУ:
–
Краткое тех. описание:
–
Цена ZET 7160-RS:
Уточняйте по телефону или через обратную связь.
Модуль пид-управления шаговым двигателем ZET 7160-RS
ОПИСАНИЕ:
ZET 7160-RS PID-StepMotor-CAN — цифровой генератор осуществляющий
ПИД-регулирование шаговым двигателем. Шаговые двигатели могут использоваться 4-х
или 2-х фазные. Для организации обратной связи может использоваться цифровой
энкодер ZET7160-E Encoder-CAN. Интерфейс подключения к системам измерения
и управления — CAN 2.0. Подключение к системам ZETLAB и ZETVIEW осуществляется с
помощью преобразователя интерфейсов. Управляющие модули также могут
подключаться к любой системе по интерфейсу CAN.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество каналов |
|
4
|
|
Уровень сигнала |
В
|
5
|
|
Частота переключений |
кГц
|
200
|
|
Типы шаговых двигателей |
|
4-х, 3-х или 2-х фазные
|
|
Ток управления |
мА
|
50
|
|
Выходное питание |
В
|
5
|
|
Интерфейс передачи данных |
|
CAN 2.0
|
|
Питание устройства |
В
|
от 7 до 24
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размер |
мм
|
65 х 34 х 14
|
|
Масса |
г
|
35
|
СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
На рисунках ниже представлен внешний вид модуля ZET 7160-RS PID-StepMotor-CAN со
стороны подключения к измерительной сети и схема подключения к измерительной
сети.
|

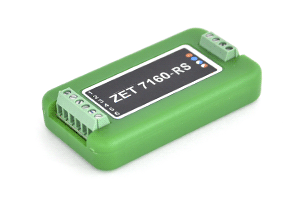

ZET 7160-RS PID-StepMotor-CAN.
Сторона подключения к
измерительной сети. |
ZET 7160-RS PID-StepMotor-CAN.
Схема подключения к
измерительной сети. |
|
