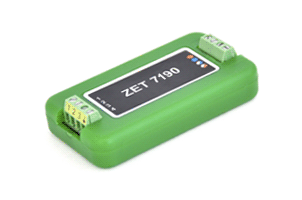

Генератор сигналов ZET 7190
ОПИСАНИЕ:
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество
каналов |
синфазных/дифференциальный
|
2/1
|
|
Формы сигнала |
|
синус, пила,
импульс
|
|
Диапазон частот |
кГц
|
0 - 50
|
|
Частота
дискретизации |
кГц
|
340
|
|
Диапазон
выходного
сигнала |
|
0...5
относительно
"земли"; ±2,5
при
дифференциальном
включении
относительно
сигнала 2,5 В
|
|
Выходное питание |
В
|
5
|
|
Интерфейс
передачи данных |
|
CAN 2.0
|
|
Питание
устройства |
В
|
от 7 до 24
|
|
Потребляемая
мощность |
Вт
|
0,5
|
|
Рабочий диапазон
температур |
°C
|
-40...+100
|
|
Габаритные
размер |
мм
|
65 х 34 х 14
|
|
Масса |
г
|
35
|
ОСОБЕННОСТИ
Области применения аналогового генератора ZET
7190 Generator-CAN:
- Управление нагревательными элементами;
- Снятие АЧХ, при использовании измерительных
модулей - снятие АЧХ с обратной связью;
- Калибровка вибродатчиков и сейсмоприемников:
электрическим методом (бездемонтажная
калибровка) или методом сравнения (воздействием
вибрации с помощью вибростенда)
- Калибровка сейсмостанций, шумомеров-виброметров
и другой измерительной аппаратуры.
СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ZET 7190 GENERATOR-CAN
Для подключения аналогового генератора ZET 7190 Generator-CAN к системам ZETLAB
и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество
управляющих модулей подключаемых к преобразователю интерфейса ZET 7174 - не
более 4 (при использовании стандартного блока питания). Программное обеспечение
ZETLAB поддерживает подключение до 200 модулей к одному компьютеру. Управляющие
модули также могут подключаться к любой системе, использующей протокол Modbus по
интерфейсу CAN.
|
ZET 7190 Generator-CAN. Синфазное подключение
выходного канала относительно "земли".
|
ZET 7190 Generator-CAN. Дифференциальное
подключение выходных каналов относительно
опорного сигнала 2,5 В.
|
ZET 7190 Generator-CAN. Дифференциальное подключение выходных каналов
относительно опорного сигнала 2,5 В.
|
