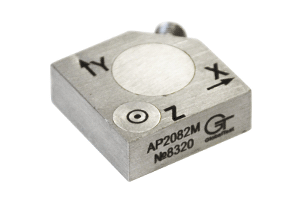

Акселерометр АР2082М
ОПИСАНИЕ:
Трёхкоординатный
«однокристальный» акселерометр АР2082M измеряет
три взаимноперпендикулярных вектора
виброускорения, проходящих через одну точку,
находящуюся в центре пьезоэлемента вибродатчика.
Информация с электродов пьезоэлемента
преобразуется многоканальным дифференциальным
усилителем-сумматором и выводится на три BNC
выхода x, y, и z. Вибродатчики позволяют
определить объёмный фазовый портрет
виброускорений в точке их закрепления на
объекте.

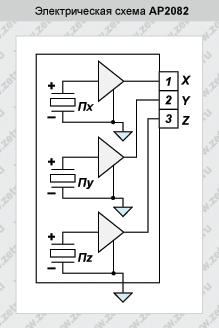

ЭЛЕКТРИЧЕСКАЯ СХЕМА
АКСЕЛЕРОМЕТРА АР2082М
ОСОБЕННОСТИ
Вибропреобразователи АР 2082М
зарегистрированы в реестре средств измерений РФ под № 49393-12
- Cочетание высоких значений осевой
чувствительности, собственной частоты и ударной
стойкости;
- Низкая чувствительность к электромагнитным
полям;
- Встроенный предусилитель стандарта ICP;
- Широкий диапазон питающего напряжения и тока;
- Низкий уровень собственного шума;
- Возможность непосредственного подключения
к анализатору спектра ZET 017.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность |
|
100 мВ/g
|
|
Относительная поперечная чувствительность |
%
|
< 5
|
|
Частотный диапазон |
Гц
|
0,5 - 10000
|
|
Амплитудный диапазон |
g
|
± 50
|
|
Максимальный удар (пиковое значение) |
g
|
± 100
|
|
Ток питания |
мА
|
2 - 20
|
|
Напряжение питания |
В
|
18 - 30
|
|
Температурный диапазон |
°С
|
-40 ... +125
|
|
Материал корпуса |
|
нержавеющая сталь
|
|
Кабель (определяется при заказе, встроенный 2 м) |
м
|
2
|
|
Тип соединителя (определяется при заказе) |
|
AR09 – 3хBNC
|
|
Масса |
г
|
26
|
СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР2082М К
АНАЛИЗАТОРУ СПЕКТРА
Встроенный усилитель стандарта ICP (IEPE) позволяет
непосредственно подключать их к анализаторам спектра ZET 017. Программное
обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без
долгих настроек получить результаты измерений и вторичные параметры в
графическом и численном виде, раскладывать сигнал на спектральные составляющие,
строить автоматизированные системы управления и измерений.
ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР2082М
|
