АР98 Акселерометр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АР98

Тип:
Акселерометр

ТУ:


Краткое тех. описание:


Цена АР98:
Уточняйте по телефону или через обратную связь.

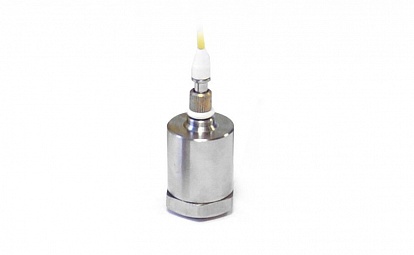

Акселерометр АР98

АР98

ОПИСАНИЕ:
  • акселерометры общего назначения со встроенной электроникой;

  • чувствительность 30 - 500 мВ/g;

  • частотный диапазон: 0,5 - 10000 Гц.

Акселерометры АР98 предназначены для проведения испытаний на электродинамических вибростендах и ударных установках для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР98
Электрическая схема акселерометра АР 98


ОСОБЕННОСТИ

Вибропреобразователи АР98 внесены в реестр средств измерений РФ под № 22561-07

  • Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
  • Низкая чувствительность к электромагнитным полям;
  • Встроенный предусилитель стандарта ICP;
  • Широкий диапазон питающего напряжения и тока;
  • Низкий уровень собственного шума;
  • Возможность непосредственного подключения к анализатору спектра ZET 017.
Параметр Ед. измерения Значение
Чувствительность

30, 100, 500 мВ/g

Чувствительность зависит от варианта исполнения

Относительная поперечная чувствительность

%

< 5

Частотный диапазон

Гц

0,5 - 12000

Амплитудный диапазон

g

±7, ±10, ±50, ±160

Амплитудный диапазон зависит от варианта исполнения

Максимальный удар (пиковое значение)

g

± 1000 / 1500

Ток питания (зависит от типа исполнения)

мА

2 - 20

Напряжение питания

В

3,3...30

Уровень постоянного напряжения на выходе (зависит от типа исполнения)

В

2...13

Температурный диапазон

°С

-40 ... +125

Материал корпуса

нержавеющая сталь

Кабель (длина кабеля определяется при заказе, стандартная 2 м)

BNC / 10-32UNF – BNC

Тип соединителя (определяется вариантом исполнения)

BNC / 10-32UNF

Масса

г

25 / 40

Масса зависит от типа исполнения
СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР98 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометр АР98 к анализаторам спектра ZET 017.


ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР98 В РАЗНЫХ ВАРИАНТАХ ИСПОЛНЕНИЯ   В ЗАВИСИМОСТИ ОТ ТИПА СОЕДИНИТЕЛЯ
