AP2050 Акселерометр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
AP2050

Тип:
Акселерометр

ТУ:


Краткое тех. описание:


Цена AP2050:
Уточняйте по телефону или через обратную связь.

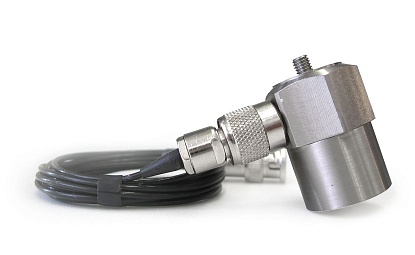

Акселерометр AP2050

АР2050

ОПИСАНИЕ:
  • высокочувствительный акселерометр со встроенной электроникой;

  • чувствительность 600 мВ/g.

Высокочувствительные акселерометры АР2050 предназначены для измерения сейсмических и механических колебаний крупных инженерных конструкций и сооружений (мостов, зданий, плотин и т.д.) в составе как портативных диагностических систем, так и стационарных мониторинговых комплексов.

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР2050


ОСОБЕННОСТИ
  • Встроенный усилитель стандарта ICP;
  • Возможность непосредственного подключения к анализатору спектра ZET 017.
Параметр Ед. измерения Значение
Чувствительность

540 - 660 мВ/g

Относительная поперечная чувствительность

%

< 4

Частотный диапазон

Гц

0,5...5000

Максимальный удар (пиковое значение)

g

± 25

Уровень шума, СКЗ (1 Гц - 10 кГц)

g

< 0,0002

Амплитудный диапазон

g

±8

Ток питания

мА

2 - 20

Напряжение питания

В

18...30

Рабочий температурный диапазон

°С

-40...+125

Кабель (длина кабеля определяется при заказе, стандартная 2 м)

м

TNC – BNC, 2

Тип соединителя

TNC

Масса

г

65

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР2050 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать их к анализаторам спектра ZET 017. Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.


ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР2050
