Акселерометр АР2037

АР2037

ОПИСАНИЕ:
  • акселерометры общего назначения со встроенной электроникой;

  • чувствительность 10 мВ/g;

  • частотный диапазон: 0,5 - 5000 Гц.

Акселерометры АР2037 предназначены для проведения испытаний на электродинамических вибростендах и ударных установках для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР2037

ОСОБЕННОСТИ

Вибропреобразователи АР2037 внесены в реестр средств измерений РФ под № 35902-07

  • Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
  • Низкая чувствительность к электромагнитным полям;
  • Встроенный предусилитель стандарта ICP;
  • Широкий диапазон питающего напряжения и тока;
  • Низкий уровень собственного шума;
  • Возможность непосредственного подключения к анализатору спектра ZET 017.
Параметр Ед. измерения Значение
Чувствительность

10 мВ/g

Относительная поперечная чувствительность

%

< 5

Частотный диапазон

Гц

0,5 - 15000

Амплитудный диапазон

g

± 500

Максимальный удар (пиковое значение)

g

± 1500

Напряжение питания

В

15...30

Уровень постоянного напряжения на выходе

В

8...11

Ток питания

мА

2 - 20

Температурный диапазон

°С

-40 ... +125

Кабель (длина кабеля определяется при заказе, стандартная 2 м)

10-32UNF – BNC

Тип соединителя

10-32 UNF

Масса

г

6

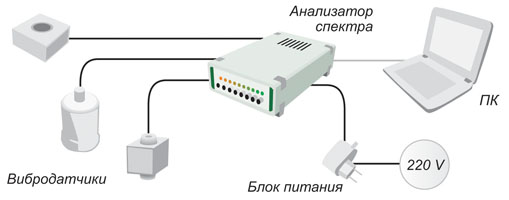

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР2037 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометр АР2037 к анализаторам спектра ZET 017.


ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР2037
