Шкафы для прокалки электродов ШП
ШП-0,4-60
- Электронная регулировка
температуры;
- удобная загрузка и прокалка
электродов в специальных
контейнерах;
- естественная (для ШП-0,4-60)
и принудительная (для
ШП-0,4-240) вентиляция рабочей
камеры;
- защита от обрыва термопары.
Прокалочные шкафы
предназначены для сушки и прокалки электродов
длиной до 500 мм, а также длительного хранения
их в подогретом состоянии.

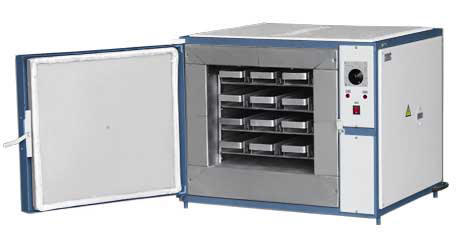

Шкаф ШП-0,4-60
с естественной вентиляцией рабочей камеры имеет
достаточно простую конструкцию. На стенках
рабочей камеры, изготовленной из
нержавеющей стали, закреплены направляющие
для установки 4-х решетчатых полок. На четырех
полках можно разместить 12
контейнеров, вмещающих по
5кг электродов каждый.
Нагрев рабочей
камеры производится нагревателями
типа ТЭН, закрепленными снаружи камеры
нагрева. Изготовленные таким образом нагревательные
панели имеют хорошую
теплопередачу от
нагревателя внутрь камеры и обеспечивают равномерный
нагрев панели,
исключают перегрев отдельных участков
нагревателя. Нагревательные панели установлены
под подом и за боковыми стенками рабочей камеры.
Шкаф ШП-0,4-240 с
принудительной вентиляцией рабочей
камеры. Рабочая камера с воздуховодами
изготовлены из
нержавеющей стали. На боковых стенках
рабочей камеры закреплены направляющие для
установки двенадцати решетчатых полок. На полках шкафа
с принудительной циркуляцией воздуха одновременно
можно разместить 48
контейнеров, вмещающих по 5кг электродов каждый.
Нагрев рабочей
камеры производится нагревателями
типа ТЭН, расположенными в воздушных каналах
шкафа. Рабочее колесо вентилятора,
установленного на верхней крышке шкафа,
обеспечивает подачу воздушного потока к
воздуховодам с ТЭНами. Поступивший в рабочую
камеру горячий воздух из воздушных каналов
проходит по всему объему, прогревая находящиеся
там изделия, и направляется вверх к рабочему
колесу вентилятора. Таким образом обеспечивается многократная
циркуляция воздуха в рабочей камере.
На задней стенке камеры
расположены две
вентиляционные трубки для забора холодного воздуха.
На верхней крышке шкафа находится вентиляционная
трубка с заслонкой для сброса воздуха и паров.
Заслонка позволяет регулировать интенсивность
сброса воздуха.
Рабочая камера прокалочных
шкафов закрывается дверью,
футерованной теплоизоляционными материалами. На
внутренней стороне двери (по периметру)
закреплено уплотнение из асбестовой ткани,
которое при закрывании двери плотно прилегает к
обрамлению камеры.
Силовое и регулирующее
оборудование шкафов
смонтировано в приборном отсеке либо в силовом
блоке (ШП-0,4-240) шкафа.
Все шкафы имеют качественную
теплоизоляцию нагревательной
камеры из муллитокремнеземистого волокна. Для
управления нагревом шкафы прокалочные оснащены термоконтроллером
с возможностью программирования траетокрии
нагрева, обеспечивающим оперативную
и точную настройку требуемого режима
термообработки. На шкафу ШП-0,4-240 –
термоконтроллер с цифровой индикацией
температуры. Для контроля величины тока по
группам нагревателей шкаф ШП-0,4-240 оснащен
трёхканальным индикатором тока. При
обрыве термопары на
всех шкафах срабатывает защита,
отключающая напряжение на нагревателях.
|
ТИП |
Тмакс, °С |
Рабочее
пространство
шир×выс×глуб, мм |
Габаритные
размеры
шир×выс×глуб, мм |
Мощность/
напряжение,
кВт/В |
Масса шкафа, кг |
|
ШП-0,4-60 |
400 |
400×350×530 |
740×600×670 |
4,5/380 |
90 |
|
ШП-0,4-240* |
400 |
535×1350×625 |
1020×2000×900 |
10/380 |
300 |
* - габаритный размер с силовым
блоком, установленным на шкафу
|
