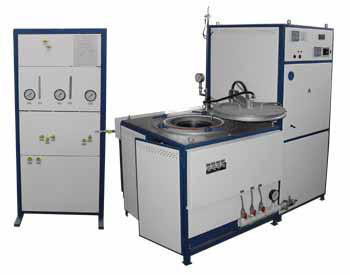

Электропечь шахтная с водородной атмосферой типа СШН 2.3/1,45

СШН 2.3/1,45

Электропечь шахтная с защитной атмосферой типа СШН 2.3/1,45 предназначена для проведения различных термических процессов (отжиг, спекание и др.) в среде водорода при избыточном давлении не более 0,02 МПа (0,2 кгс/см2).

Для нагрева изделий предназначена рабочая камера, размещенная в цилиндрическом корпусе с приварным дном и закрытая сверху подъёмно-поворотной крышкой. Подъём крышки осуществляется пневмоприводом (пневмокран подъёма крышки расположен в средней части передней стенки шкафа управления).

Рабочая камера со всех сторон имеет экранную теплоизоляцию в виде пакета листов из молибдена и нержавеющей стали. Внутри рабочей камеры установлена опорная подставка, на которую помещаются обрабатываемые изделия. Корпус рабочей камеры электропечи герметично закрывается крышкой с экранной теплоизоляцией. Рабочая камера имеет рубашку водяного охлаждения.

Каркас электропечи снаружи закрывается декоративными крышками. Между рабочей камерой и наружными крышками имеется воздушный зазор, по которому за счет естественной конвекции снизу вверх движется поток воздуха и сбрасывается через отверстия в верхней части крышки электропечи. Воздушный зазор необходим для снижения температуры наружных поверхностей электропечи.

Нагреватели электропечи установлены внутри рабочей камеры (вдоль стенок по всей высоте). Нагреватели изготавливаются в виде зигзага из молибденовой проволоки.

Силовое и регулирующее электрооборудование электропечи смонтировано в отдельном шкафу управления (ШУ), который устанавливается позади электропечи.

Термоконтроллер, установленный в шкафу управления, обеспечивает поддержание требуемых режимов нагрева. С помощью мощного тиристорного модуля происходит бесконтактное управление нагревом.

Задание всех требуемых режимов производится кнопками на передней панели термоконтроллера. Индикация текущей температуры в электропечи, индикация заданных либо расчетных значений параметров осуществляется на цифровом табло термоконтроллера (параметры можно высветить с помощью этих же кнопок в любой момент времени).

Регулирующее газовое оборудование смонтировано на газовой стойке, которая устанавливается рядом с электропечью. Газ от газовой стойки подается к входному ниппелю, расположенному в крышке рабочей камеры электропечи. Соединение газовой стойки и рабочей камеры произведено гибкой газовой подводкой.
