Наименование:
КП-Т

Тип:
Кабельный прибор

ТУ:


Краткое тех. описание:
Трассоискатель КП-Т предназначен для поиска трассы подземных кабельных линий (имея при этом повышенную помехозащищенность и расширенные функциональные возможности по сравнению с другими отечественными трассоискателями)

Цена КП-Т:
Уточняйте по телефону или через обратную связь.

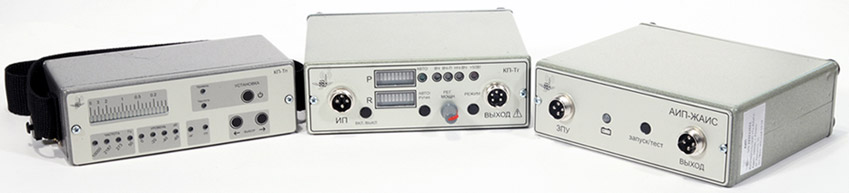

Кабельный прибор КП-Т

КП-Т



Трассоискатель: общие замечания.

 Трассоискатель или кабелеискатель, представляет собой прибор для определения местоположения и глубины залегания подземных коммуникаций, по которым либо протекает ток (например, силовых кабелей, находящихся под напряжением трубопроводов и т.д.), либо наводится ток помышленной частоты (50 Гц).

 Кроме этого, трассоискатель применяется для определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки, а также мониторинга состояния магистральных трубопроводов.

Современный трассоискатель, наряду с вышеперечисленными функциями, благодаря специализированным мини (микро) датчикам позволяет с высокой достоверностью  производить отбор пар (жил) кабеля из пучка и осуществлять контроль распаривания жил кабеля в соединительных и разветвительных муфтах

Трассоискатель КП-Т назначение:

Трассоискатель КП-Т  предназначен для  поиска трассы подземных кабельных линий (имея при этом повышенную помехозащищенность и расширенные функциональные возможности по сравнению с другими отечественными трассоискателями).

Трассоискатель КП-Т позволяет определять:

  трассу и глубину залегания подземных кабельных линий( в связи с тем, что в приборе имеется два индуктивных датчика, измерение глубины происходит прямым методом, т.е. шкала индикатора проградуирована  непосредственно в метрах - это одно  из  главных  отличий  данного  изделия от выпускаемых в России в настоящее время кабельных приборов данного ценового диапазона);

  -   место обрыва или короткого замыкания жил кабеля;

 -   контроль распаривания жил кабеля в соединительных и разветвительных муфтах;

  отбор пар (жил) кабеля из пучка в траншеях, шахтах, кабельных колодцах, узлах связи;  определение  проводов (кроссировок) в кроссах, шкафах, в скрытых местах (на стене под штукатуркой и т.д)    место короткого замыкания, обрыва или повышенного сопротивления в тональных рельсовых цепях.

Трассоискатель КП-Т является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ПОИСК 210 Д-2,ТДИ-МА

Трассоискатель КП-Т особенности:

Отличительной особенностью трассоискателя КП-Т является тот факт, что в отличие от своих аналогов, он имеет отдельный блок (малогабаритный) автономного питания. Во многих случаях практической работы, генератор трассоискателя подсоединяется к кабелю в тех местах, где существует доступ к сети питания 220 В.  В большинстве выпускаемых в настоящее время генераторах, входящих в комплект трассоискателя, аккумулятор встроен в корпус прибора, что в значительной степени увеличивает весогабаритные показатели изделия, (а оно является все-таки переносным. Для примера, масса генератора ГК-310А-2 - 3 кг, а  генератора  КП-Тг, входящего в комплект трассоискателя КП-Т - всего 800 грамм ). С другой стороны, при длительной эксплуатации возникает необходимость зарядки аккумулятора генератора. Если аккумулятор является встроенным, то на период его зарядки генератор трассоискателя исключается из технологического процесса. В случае же  трассоискателя КП-Т этого не произойдет, т.к. аккумулятор входит в отдельный блок - автономный источник питания и не подвязан к генератору. В самом исключительном случае (когда необходима интенсивная работа трассоискателя и именно от автономного питания, потребитель имеет возможность докупить дополнительный блок АИП-ЖАИС.

Кроме этого, в связи с тем, что трассоискатель КП-Т разрабатывался для эксплуатации на железных дорогах России, он имеет высокую помехозащищенность и надежность.

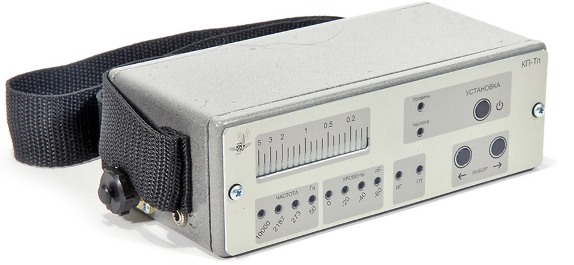

КП-Тп (приемник). Технические характеристики

КП-Т

Рабочие частоты трассоискателя

50Гц, 273 Гц, 2187 Гц, 10000 Гц

Полоса пропускания

8…30 Гц

Чувствительность приемника, не менее

- при максимальном усилении

- при минимальном усилении



25 мкВ

75мВ

Избирательность при расстройке фильтра на 60 Гц, не менее

 72 дБ

Глубина залегания трассы

До 4 м

Точность определения трассы на глубине 0,8 м, не более

15 см

Напряжение питания

9 В

Потребляемый ток, не более

15 мА

КП-Тг (генератор). Технические характеристики

КП-Т

Рабочие частоты генератора, Гц

50; 2187,5 + 1; 273,5 + 0,5

Периодичность характерного сигнала, с

1, 92

Длительность паузы, с

0,29

Диапазон автоматического согласования с сопротивлением нагрузки, Ом

1 - 1000

Максимальная мощность выдаваемая в линиюв режиме ручной регулировки мощности
(при сопротивлении нагрузки >100 Ом), Вт

10

Выходная мощность в режиме автоматическогосогласования:

 для сопротивления нагрузки 50 Ом не менее, Вт

для сопротивления нагрузки 1 кОм не менее, Вт







10

Номинальное напряжение питания прибора, В

12

Максимальный ток потребления нагрузки, А

1,5

Габаритные размеры, мм

155х53х148

Вес не более, кг

0,8

Питание:

От сети переменного напряжения

50 Гц 220 В + 20%

От встроенного аккумулятора

12 В, 4,5 А/ч

 АИП-ЖАИС (блок автономного питания). Технические характеристики



КП-Т



Номинальное напряжение на выходе прибора, В-  12
Максимальный ток потребления нагрузки, А-  3,5
Ёмкость аккумуляторной батареи, А/ч -  4,5
Габаритные размеры, мм - 155х53х148
Вес не более, кг-  1,9

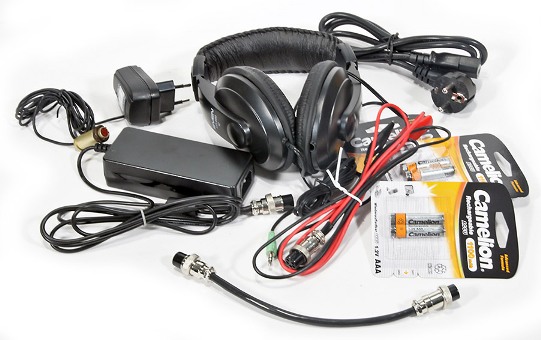

КП-Т. Комплектность

 приемник КП-Тп

 генератор КП-Тг

 блок автономного питания АИП-ЖАИС

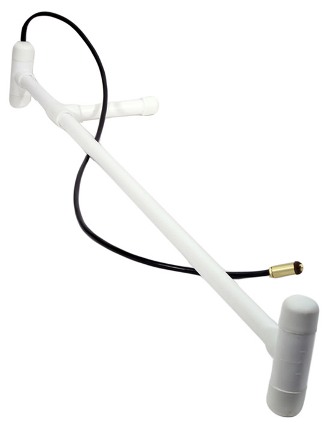

 штанга с антенной

 выносной индуктор (опция)

 мини датчик (опция)

 головные телефоны

 набор соединительных проводов

 комплект документации

 сумка

КП-Т

КП-Т

Кабельный прибор КП-Т разработан по заказу ОАО "РЖД"
