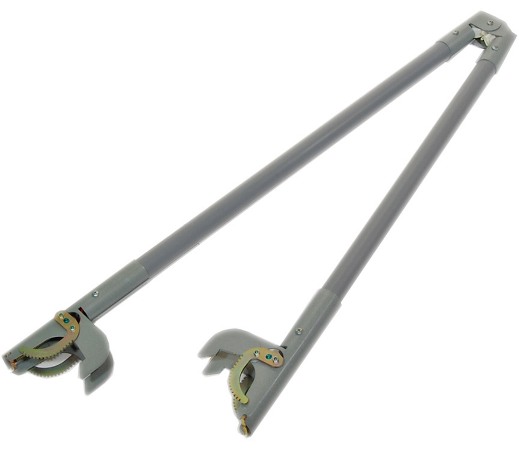

Шунт нормативный ШУ-01-006Р
ШУ-01-006Р. Назначение
Шунт
токовый ШУ-01-006Р предназначен для проверки электрических рельсовых цепей
железных дорог с шириной колеи между внутренними гранями головок рельсов 1512
…1548 мм на шунтовую чувствительность путем наложения на поверхность рельсов.
Шунт токовый типа ШУ-01-006Р предназначен для работы при температуре окружающего
воздуха от минус 30 до 40оС. относительной влажности воздуха от 30 до
80 % и амплитудном значении напряжения между рельсами не более 3 В.
ШУ-01-006Р. Основные технические данные
|
Наименование параметра
|
Значения
|
|
Значения тока через шунт, А
|
0,2…20
|
|
Электрическое сопротивление
переменному току частотой 25…800
Гц
при температуре
минус 3 0°С
при температуре
10°С
при температуре
40°С
|
0,06 ± 0,003
0,06 ± 0,003
0,06 ± 0,003
|
|
Сопротивление изоляции между
корпусом и цепью прохождения
тока, МОм
|
не
менее 2
|
|
Габаритные размеры, мм
|
1742 х 60 х 140
|
|
Длина в сложенном состоянии, мм
|
950
|
Масса не более, кг
|
2
|
ШУ-01-006. Особенности
По сравнению с шунтом ШУ-01М-00
токовый шунт ШУ-01-006Р имеет следующие преимущества:

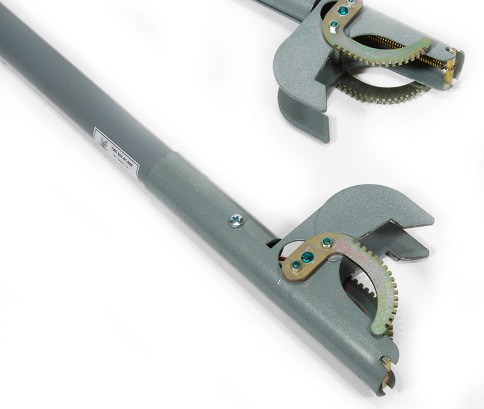

1. Надежную контактную систему
2. Стабильное ( в диапазоне
температур от минус 30 до плюс 40 град. С) сопротивление шунтаравное
0,06 ± 0,003
Ом
3 .
В 1,5 раза меньшую индуктивность шунта, что обеспечивает стабильность
характеристик в диапазоне частот (особенно при работе в тональных рельсовых
цепях).
|
