Измеритель временных параметров реле ИВПР-1
ИВПР-1.Назначение
и технические характеристики

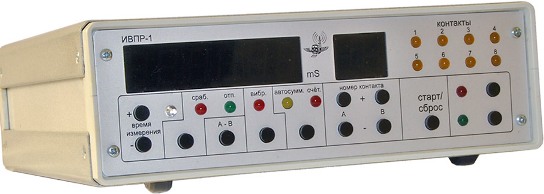

Прибор
ИВПР-1 предназначен для измерения временных параметров реле при питании обмоток
реле от внешнего источника напряжения, а также при отсутствии соединения прибора
с внешним источником питания обмоток реле.
Прибор ИВПР-1 также может быть использован для поверки
электронных секундомеров, выступая в роли генератора интервалов.
ИВПР-1.Технические
характеристики
Прибор ИВПР-1 позволяет произвести:
- однократное измерение времени срабатывания и отпускания контактов реле с
учётом их вибрации и без него, как с автоматическим управлением реле, так и с
ручным, при этом возможен автоматический подсчёт разницы времени любых двух
контактов;
- четырёхкратное автоматическое измерение с подсчётом среднего значения
измеряемых величин;
- счёт времени замыкания (размыкания) контактов как сумму всех интервалов, когда
контакты находятся в сработавшем состоянии , так и по первому срабатыванию;
- измерение разницы срабатывания контактов при отсутствии соединения прибора с
внешним источником питания обмоток реле;
- генерацию импульсов длительностью от 0,1 до 999999 мс, что можно
использовать для поверки секундомеров.
Во всех режимах для определения параметров реле одновременно
могут измеряться временные параметры до 8 контактов. Ручное управление реле
может осуществляться как с помощью соответствующих клавиш на передней панели

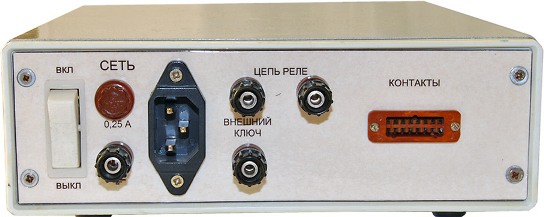

прибора, так и с помощью внешнего ключа подключаемого к соответствующим зажимам
на задней панели прибора.
- предел отображения времени, мс 99999,9
- предел установки интервала времени, мс 99999,9 с дискретностью 0,1и 999999 с
дискретностью 1
- относительная погрешность измерения не превышает, % ± 0,005 ± 1ед.мл.р
- погрешность установки интервала времени в режиме генератора(обусловлена
точностью тактового генератора) на всех пределах не более, % ± 0,003
- напряжение питающей сети, В 220 +10%-15%
- частота питающей сети ,Гц 50 ±1%
- потребляемая мощность не более, Вт 3
- максимальный ток через цепь реле: с использованием внутреннего ключа - 5 А,
с использованием внешнего ключа - 10 А
- максимальное напряжение питания обмотки реле (секундомера) - 250 В
- уровень ограничения всплесков напряжения на ключе цепи реле - 400 В
- сопротивление цепи замкнутого внутреннего ключа не более 1,7 Ом
- сопротивление цепи разомкнутого внутреннего ключа не менее: - на постоянном
токе 3 МОм, - на переменном токе (f = 50 Гц) 200 кОм
- количество одновременно исследуемых контактов - 8 шт.
|
