Пробник электромеханика СЦБ ПЭ-1
ПЭ-1. Назначение и технические характеристики
Пробник
электромеханика СЦБ ПЭ-1 предназначен для оказания помощи электромеханику в
отыскании неисправностей в электрических релейных схемах постовых устройств ЭЦ и
релейных шкафах автоблокировки.

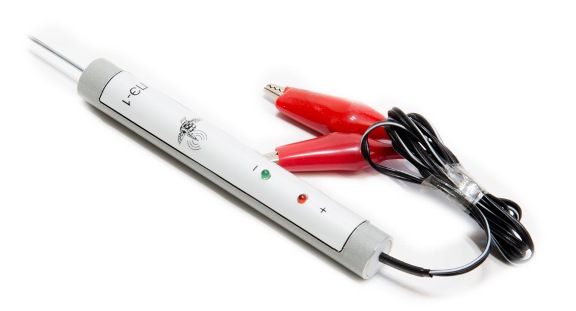

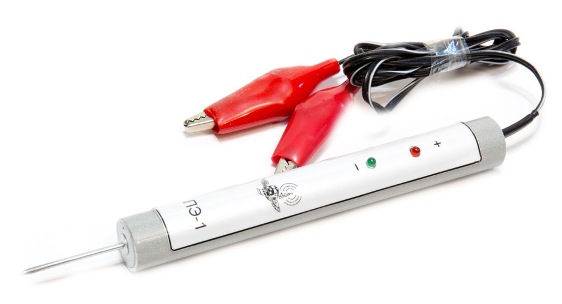

ПробникПЭ-1 состоит
из пластмассового корпуса, двух соединительных проводов с наконечниками
типа"крокодил", щупа и защитного колпачка. На торцевой стороне корпуса
вмонтированы два светодиода, соответственно зеленого и красного цветов.
ПробникПЭ-1 работает
в цепях постоянного и переменного токов напряжением от 9 до 40 вольт. Входной
ток пробника в указанном диапазоне напряжений не превышает 100 мкА. Благодаря
этому факту пробник ПЭ-1 не оказывает никакого влияния на работу действующих
устройств.
СПОСОБ ПРИМЕНЕНИЯ ПЭ-1:
с помощью наконечников типа "крокодил" соединительные провода присоединяются к
шинам или клеммам питания ПБ МБ, С-МС и др. Далее щупом касаются входящих в
проверяемую схему контактов реле и переходных клемм. При наличии в точке касания
питания ПБ загорается светодиод красного цвета, а при наличии питания МБ -
зеленого цвета. Полярность соединительных проводов значения не имеет.
В случае запитки пробника ПЭ-1 от
источника переменного тока при касании щупом какой-либо точки схемы, в которой
есть напряжение, загораются оба светодиода.
При нарушении замкнутости электрической цепи светодиоды не загораются. В этом
случае необходимо проверить состояние контактов реле других элементов, входящих
в схему.
Включение пробника ПЭ-1 в электрическую цепь с напряжением выше 40 вольт
категорически запрещается.
Основные параметрыПЭ-1:
Габаритные размеры, мм................................. 120х20х 10
Вес, г.........................................................не более 50
Рабочее напряжение, В.......................................9-40
Входной ток, мкА..........................................менее 100
|
