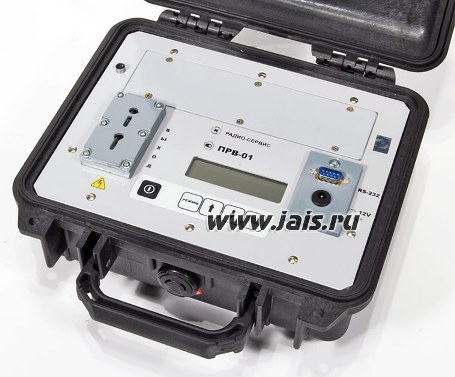

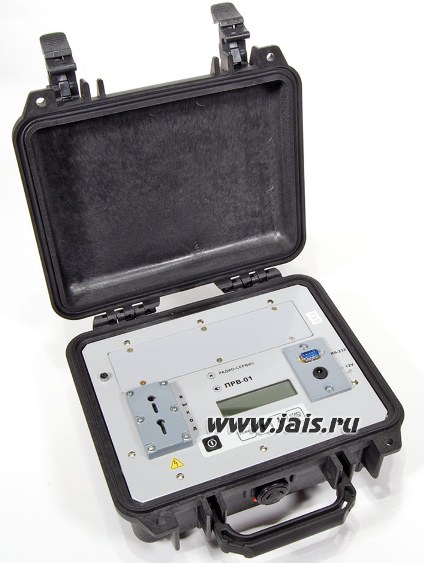

Измеритель параметров разрядников и
выравнивателей ПРВ-01
ПРВ-01.
Назначение
Прибор предназначен
для проверки в полевых и стационарных условиях основных параметров разрядников и
выравнивателей (варисторов).
ПРВ-01. Общие
данные
Конструкция корпуса,
органов управления и индикации прибора обеспечивает защиту прибора от случайного
включения прибора.
Корпус прибора выполнен из ударопрочного пластика.
Степень защиты корпуса IP42.
Прибор выпускается в переносном исполнении, и может применяться в полевых
условиях
Режимы работы ПВР-01:
- измерение напряжения пробоя разряд¬ников на постоянном токе;
- измерение напряжения пробоя разряд¬ников на переменном токе;
- измерение тока утечки выравнивателей;
- измерение квалификационного напряжения выравнивателей.
ПРВ-01. Технические
характеристики
|
Диапазон измерения напряжения
пробоя разрядников на постоянном
или переменном синусоидальном
токе частотой 50 Гц
|
100- 1000 В
|
|
Диапазон измерения напряжения на
выравнивателе при протекании
токов 1мА и 10 мА
|
100- 1000 В
|
|
Погрешность измерения
|
2,5%
|
|
Напряжения уставки постоянного
тока
|
250 В, 350 В, 600 В
|
|
Напряжения уставки переменного
тока частотой 50 Гц
|
10, 20, 28, 40, 110, 150, 220,
250, 380, 420 В
|
|
Погрешность формирования
напряжения
|
3%
|
|
Измерение постоянного и
переменного токов утечки
выравнивателей
|
от 1 до 400 мкА от 1 до 40 мА
|
|
Погрешность измерения
|
2,5%
|
|
Питание
|
аккумулятор 12 В
|
|
Диапазон рабочих температур
|
от-15 °С до +50 °С
|
|
Габариты
|
240 х 200 х 120 мм
|
|
Масса
|
3,7 кг
|

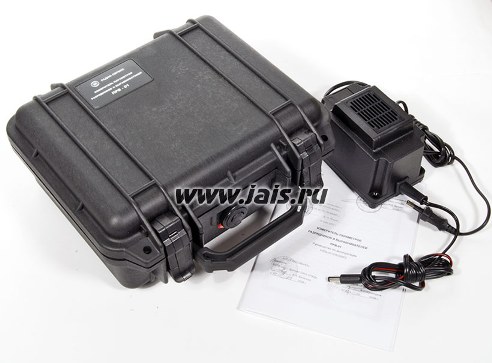

1. Измеритель параметров
разрядников и выравнивателей ПРВ-01
2. Руководство по эксплуатации РЛПА.411218.002 РЭ
3. Блок питания БПН-17-12300
|
